Уровень яркости и цвет контура полей

H95878-UN-29MAR10

Пиктограмма главного меню (дисплей) / кнопка главного меню (подлокотник)

H95849-UN-31MAR10

Пиктограмма
дисплея

Когда выделена пиктограмма настроек дисплея, коснитесь или нажмите кнопку подтверждения.

Уровень яркости:

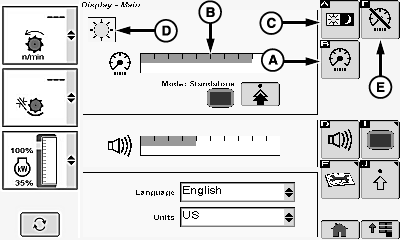

H95921-UN-05OCT10

A - Пиктограмма яркости

B - Гистограмма яркости

C - Значок дня/ночи

D - Настройки дня/ночи

E - Пиктограмма режима уменьшенной яркости

Когда выделена пиктограмма яркости (A), коснитесь или нажмите кнопку подтверждения.

Когда выделена гистограмма яркости (B), нажимайте символы “плюс” (+) или “минус” (-) или вращайте ручку, чтобы настроить уровень яркости изображения на экране.

• Чтобы увеличить яркость, увеличивайте значение на гистограмме.
• Чтобы уменьшить яркость, уменьшайте значение на гистограмме.

Настройки дня/ночи:

ПРИМЕЧАНИЕ: Пиктограмма дня/ночи появляется только в автономном режиме работы.

Позволяет переходить между настройками дня и ночи.

Когда выделена пиктограмма дня/ночи (C), коснитесь или нажмите кнопку подтверждения, чтобы выбрать между настройками для дня/ночи (D).

Режим снижения яркости:

Позволяет быстро уменьшить яркость дисплея для снижения бликов.

Когда выделена пиктограмма режима снижения яркости (E), коснитесь или нажмите кнопку подтверждения, чтобы быстро уменьшить яркость дисплея.

ПРИМЕЧАНИЕ: В этом режиме яркость дисплея временно снижается, чтобы снизить блики. Яркость дисплея восстанавливается, когда срабатывает аварийный сигнал или нажимается один из переключателей в подлокотнике.

H95883-UN-05OCT10

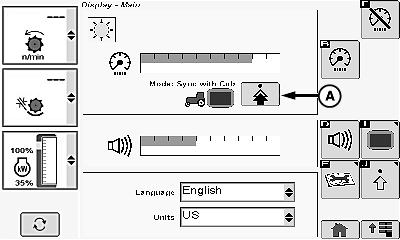

Режим синхронизации с кабиной

H95884-UN-05OCT10

Режим автономной работы

H95885-UN-05OCT10

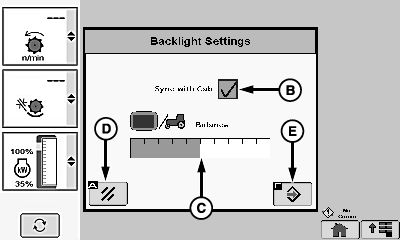

A - Пиктограмма расширенных настроек

B - Режим синхронизации с кабиной

C - Гистограмма баланса

D - Пиктограмма отмены

E - Пиктограмма ввода

Режимы синхронизации с кабиной/автономной работы:

Позволяет синхронизировать работу дисплея со световыми приборами в кабине или независимо от них.

Когда выделена пиктограмма расширенных настроек (A), для перехода в следующее окно коснитесь или нажмите кнопку подтверждения.

Когда поставлен флажок синхронизации с кабиной (В), коснитесь или нажмите кнопку подтверждения.

• Флажок установлен – дисплей и подсветка кабины синхронизированы.
• Флажок снят – дисплей работает независимо от подсветки кабины.

Когда выделена гистограмма баланса (C), коснитесь или нажмите кнопку подтверждения.

Нажимайте символ (+) или (-) или вращайте ручку, пока не будет установлен необходимый уровень баланса дисплея.

• Чтобы увеличить яркость подсветки, увеличивайте значение на гистограмме.
• Чтобы уменьшить яркость подсветки, уменьшайте значение на гистограмме.

ПРИМЕЧАНИЕ: Для удаления настроек баланса, когда выделена пиктограмма отмены (D), коснитесь или нажмите кнопку подтверждения.

Для возврата в предыдущее окно после выделения пиктограммы Ввести/принять (E) коснитесь или нажмите кнопку подтверждения.

Настройка уровня громкости звукового сигнала:

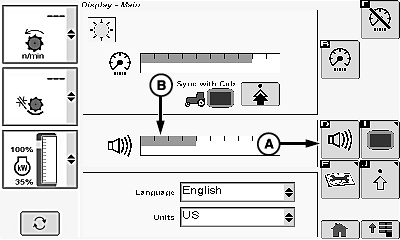

H95739-UN-05OCT10

A - Пиктограмма уровня громкости

B - Гистограмма уровня громкости звукового сигнала

Когда выделена пиктограмма уровня громкости (A), коснитесь или нажмите кнопку подтверждения.

Когда выделена гистограмма уровня громкости звукового сигнала (В), коснитесь или нажмите кнопку подтверждения.

Нажимайте символ (+) или (-) или вращайте ручку, пока не будут установлен необходимый уровень звукового сигнала.

• Увеличивайте значение на гистограмме, чтобы увеличить уровень громкости звукового сигнала.
• Уменьшайте значение на гистограмме, чтобы уменьшить уровень громкости звукового сигнала.

H95737-UN-05OCT10

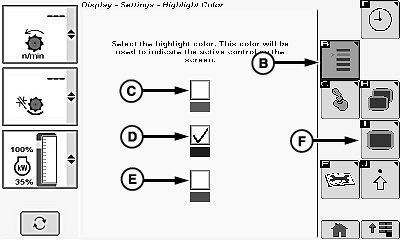

H95738-UN-05OCT10

A - Пиктограмма расширенных настроек

B - Пиктограмма выделения цветом

C - Зелёная подсветка

D - Синяя подсветка

E - Красная подсветка

F - Пиктограмма дисплея

Настройка цвета контура полей:

Позволяет выбрать цвет контура полей.

ПРИМЕЧАНИЕ: При первом включении питания дисплея по умолчанию выбран красный цвет.

Когда выделена пиктограмма расширенных настроек (A), коснитесь или нажмите кнопку подтверждения.

Когда выделена пиктограмма выделения (B), коснитесь или нажмите кнопку подтверждения.

Когда выделена необходимое цветовое поле, коснитесь или нажмите кнопку подтверждения:

• Зелёный (C)
• Синий (D)
• Красный (E)

На выбранный цвет указывает установленный флажок.

Для возврата в предыдущее окно после выделения пиктограммы дисплея (А) коснитесь или нажмите кнопку подтверждения.

H95878-UN-29MAR10

Пиктограмма главного меню (дисплей) / кнопка главного меню (подлокотник)

H95845-UN-31MAR10

Пиктограмма главного
окна комбайна

Когда выделена пиктограмма главного окна комбайна, коснитесь или нажмите кнопку подтверждения.
