Результаты диагностики, о программе, проверки дисплея

H95878-UN-29MAR10

Пиктограмма главного меню (дисплей) / кнопка главного меню (подлокотник)

H95849-UN-31MAR10

Пиктограмма
дисплея

Когда выделена пиктограмма настроек дисплея, коснитесь или нажмите кнопку подтверждения.

Меню Сведения:

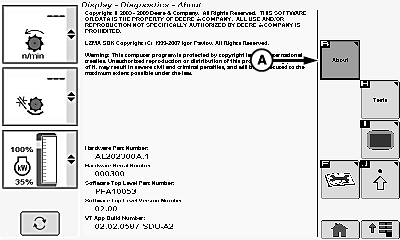

H95747-UN-05OCT10

A - Пиктограмма меню сведений

На экране отображается следующее.

• Информация об авторских правах
• Информация о программном и аппаратном обеспечении
  • № по кат. оборудования
  • Серийный номер оборудования
  • № по кат. программы
  • Номер версии программы
  • Номер сборки приложения

Проверки дисплея:

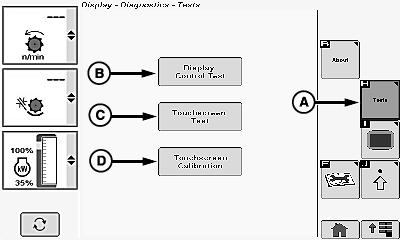

H95748-UN-05OCT10

A - Пиктограмма проверок

B - Пиктограмма проверки цветности дисплея

C - Пиктограмма проверки работы сенсорного дисплея

D - Пиктограмма калибровки сенсорного дисплея

Проверка цветности дисплея:

Когда выделена пиктограмма проверки цветности дисплея (B), коснитесь или нажмите кнопку подтверждения.

• Индикация проверки цветности дисплея (диаграмма с красным, синим и зеленым цветами).
• Если вы не можете найти проверку цветности, обращайтесь к дилеру John Deere.

Проверка сенсорного дисплея:

ПРИМЕЧАНИЕ: Данную проверку поддерживают только сенсорные дисплеи.

Когда выделена пиктограмма проверки работы сенсорного дисплея (C), коснитесь или нажмите кнопку подтверждения.

• Проверка позволяет выявить отклонение в настройках расширения экрана (в пикселях).
  1. В месте касания экрана на дисплее появляется символ “поиска цели”.
  2. Продолжайте прикасаться к экрану вокруг предполагаемого битого пикселя и следите за появлением символа “поиска цели”.
  3. Если “символ цели” не появляется, обратитесь к дилеру John Deere.

Калибровка сенсорного дисплея:

ПРИМЕЧАНИЕ: Данную проверку поддерживают только сенсорные дисплеи.

Когда выделена пиктограмма калибровки сенсорного дисплея (D), коснитесь или нажмите кнопку подтверждения.

1. Откроется другое окно с символом X в правом верхнем углу.
2. Нажмите символ X и продолжите нажимать символ X по всему экрану. Каждый раз нажимайте по центру символа X.

ПРИМЕЧАНИЕ: Калибровка сенсорного дисплея отменяет любые сделанные настройки и позволяет выполнить калибровку повторно.

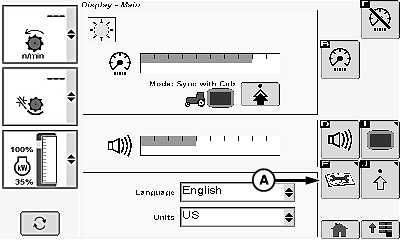

H95745-UN-05OCT10

A - Пиктограмма диагностики

Результаты диагностики:

Когда выделена пиктограмма диагностики (A), коснитесь или нажмите кнопку подтверждения.

На экране отображается следующее.

• Некоммутирующее напряжение
• Переключаемое напряжение
• Высокое напряжение CAN (шина машины)
• Высокое напряжение шины CAN (шина рабочего оборудования)
• Низкое напряжение CAN (шина машины)
• Низкое напряжение шины CAN (шина рабочего оборудования)
• Индикация отработанных часов
• Наличие USB-разъёмаПРИМЕЧАНИЕ: USB-разъём находится под подлокотником. Разъём используется для считывания основных результатов диагностики и передачи данных. Запрещено подключать к этому разъёму телефон или аудиоприборы. Разъём НЕ предназначен для подзарядки потребительской электроники.


H95878-UN-29MAR10

Пиктограмма главного меню (дисплей) / кнопка главного меню (подлокотник)

H95845-UN-31MAR10

Пиктограмма главного
окна комбайна

Когда выделена пиктограмма главного окна комбайна, коснитесь или нажмите кнопку подтверждения.
