Приложение “Центр сообщений”

H95878-UN-29MAR10

Пиктограмма главного меню (дисплей) / кнопка главного меню (подлокотник)

H95846-UN-31MAR10

Пиктограмма приложения
“Центр сообщений”

Когда выделена пиктограмма центра сообщений, коснитесь или нажмите кнопку подтверждения.

Пиктограмма центра сообщений (A):

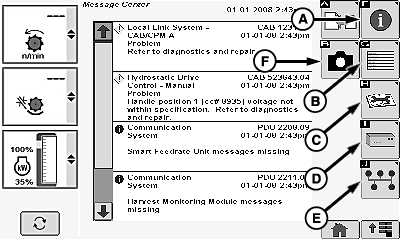

H95965-UN-05OCT10

На экране появляются сообщения или любые активные коды неисправностей.

Пиктограмма диагностического адреса (B):

ПРИМЕЧАНИЕ: При наличии дополнительного дисплея GreenStar не пытайтесь вызвать информацию о диагностических адресах на обоих дисплеях одновременно.

Когда выделена пиктограмма диагностического адреса, коснитесь или нажмите кнопку подтверждения.

В этом окне можно выбрать необходимый блок управления и просмотреть или изменить данные в адресе (обратитесь дилеру компании John Deere).

Пиктограмма диагностических кодов неисправностей (C):

ПРИМЕЧАНИЕ: При наличии дополнительного дисплея GreenStar не пытаться вызвать информацию о диагностические коды неисправностей на обоих дисплеях одновременно.

Когда выделена пиктограмма диагностических кодов неисправности, коснитесь или нажмите кнопку подтверждения.

В данном окне можно просматривать блоки управления, диагностические адреса неисправностей, коды (активные или нет) и частотность их появления (дополнительную информацию см. в меню Вызов диагностических кодов неисправностей в разделе Диагностические коды неисправностей).

Пиктограмма данных электронного блока управления (D):

Когда выделена пиктограмма данных электронного блока управления, коснитесь или нажмите кнопку подтверждения.

Здесь можно просматривать данные блоков управления, адреса, количество сообщений, номера деталей и серийные номера блоков управления, номера программного обеспечения и номера версий программного обеспечения (обратитесь к дилеру компании John Deere).

Пиктограмма данных шины CAN (E):

Когда выделена пиктограмма данных шины CAN, коснитесь или нажмите кнопку подтверждения.

Здесь можно проверять состояние сети (активна/не активна), общее количество сообщений и напряжение шины CAN (высокое/низкое) (обратитесь к дилеру компании John Deere).

Пиктограмма передачи файлов с ошибками (F):

Когда выделена пиктограмма передачи файлов с ошибками, коснитесь или нажмите кнопку подтверждения.

Во внутренней памяти можно сократить копии практически всех экранов и затем записать их на USB устройстве (обратитесь к дилеру компании John Deere).

H95878-UN-29MAR10

Пиктограмма главного меню (дисплей) / кнопка главного меню (подлокотник)

H95845-UN-31MAR10

Пиктограмма главного
окна комбайна

Когда выделена пиктограмма главного окна комбайна, коснитесь или нажмите кнопку подтверждения.
