Нижняя дверца камеры питателя и держатель уплотнения загрузочной доски
ВНИМАНИЕ:
H52761-UN-17MAY99
A - Рычаг
Поднимите приёмную камеру, установите аварийный ограничитель, заглушите двигатель, включите стояночный тормоз и выньте ключ зажигания.Чтобы открыть дверцу, извлечь быстрофиксируемый штифт и передвинуть рычаг (A) вниз и назад.
ВАЖНО: Если оставить дверцу внизу, когда наклонная камера опущена, рычаг погнется.
Чтобы закрыть дверцу, потяните рычаг вперед и вверх. Закрепить быстрозапорным штифтом.

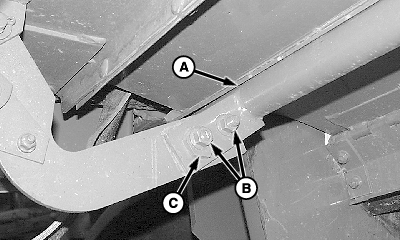

H74778-UN-14JAN03
A - Уплотнение
B - Крепежные винты
C - Эксцентрик
Если дверца наклонной камеры неплотно примыкает на участке (A), зерно может просыпаться.Ослабить крепежные болты (B) с обеих сторон.
Поверните эксцентрик (С).
Затянуть эксцентрик фиксации болта.
Затяните остальные винты с головками.
OUO6075,000065B-59-20100202 |
