Скорость транспортера приёмной камеры молотилки– изменение

ВНИМАНИЕ:

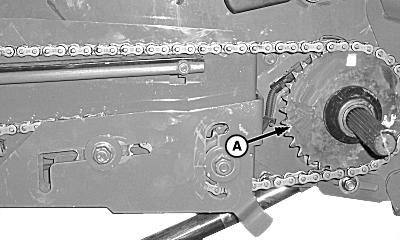

H90959
H90959-UN-04MAR08

A - Звездочка

Поднимите приёмную камеру, установите аварийный ограничитель, заглушите двигатель, включите стояночный тормоз и выньте ключ зажигания.

ПРИМЕЧАНИЕ: Рекомендуемые настройки звездочек транспортера приёмной камеры молотилки можно найти в разделе, посвящённом регулировке техники под определенные культуры.

    Важная информация относительно звездочки с 32 зубьями:

  • Звездочку не рекомендуется использовать для кукурузы.

    Рекомендуется для условий плохой подачи, возникающей по причине работы со следующими культурами и в следующих условиях:

  • Культуры: ячмень, канола, овес, рис, рожь и пшеница
  • Условия: высокая урожайность, недозревший урожай, повышенная влажность, валкование и затрудненная подача

При изменении уборочных условий или улучшении подачи (более сухие и ровные валки, более легкая солома) рекомендуется использовать звездочку с 26 зубьями. При этом скорость цепи снизится, что приведет к уменьшению вероятности повреждения соломы или преждевременного обмолота, а также к увеличению срока службы цепи.

Цепь транспортера наклонной камеры можно установить на две разные скорости выбором приводной звездочки (A) на правой стороне нижнего вала.

Для малой скорости следует использовать малую звездочку, для высокой скорости – большую.

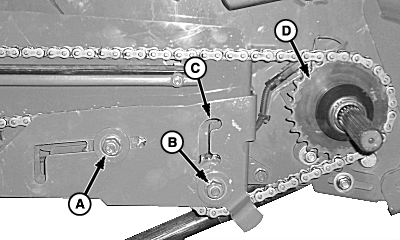

  1. H90956
    H90956-UN-04MAR08

    A - Гайка

    B - Гайка

    C - Верхнее положение

    D - Звездочка

    Чтобы переставить приводную цепь на малую звездочку: Откройте правый передний щиток.


  2. Отпустите гайку (A) и подайте звездочку кзади.

  3. Отпустите гайку (B) и передвиньте звездочку в верхнее положение (C).

  4. Надавите на муфту и передвигайте малую звездочку (D) наружу до тех пор, пока она не защелкнется.

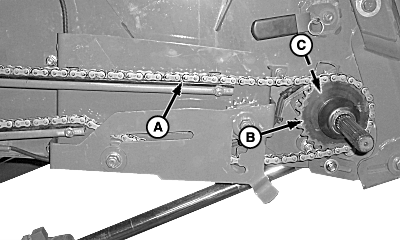

  5. H90957
    H90957-UN-04MAR08

    A - Цепь

    B - Большая цепная звездочка

    C - Малая цепная звездочка

    Переместите цепь (A) с большой звездочки (B) на малую (C).

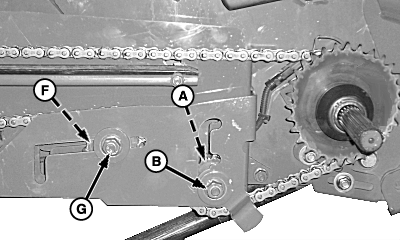

  6. H91065
    H91065-UN-02APR08

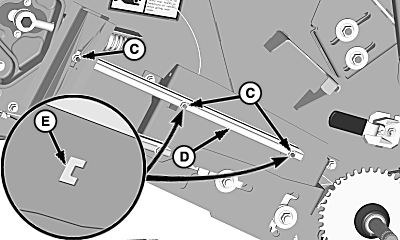

    H91064
    H91064-UN-02APR08

    A - Звездочка

    B - Гайка

    C - Гайки

    D - Направляющая цепи

    E - Пазы

    F - Звездочка

    G - Гайка

    Установите звездочку (A) в нижнее положение и затяните гайку (B).


  7. Ослабьте гайки (C) и переместите направляющую цепи (D) в соответствующие прорези (E) и затяните гайки.

  8. ПРИМЕЧАНИЕ: Не натягивайте приводную цепь наклонной камеры слишком туго. Допустимо, если цепь будет касаться пластиковой направляющей.

    Вставив монтировку в отверстия внутри пластины, передвиньте звездочку (F) вперед и затяните гайку (G).

  9. Закройте правый передний щиток.

OUO6075,0000661-59-20100928
