Ремень регулируемого привода наклонной камеры – замена

ВНИМАНИЕ:

H90912
H90912-UN-28FEB08

A - Резиновый колпак

B - Кронштейн

Нижний шкив вариатора подпружинен; если снять ремень, шкив вернется в закрытое положение.

Запустить двигатель, задействовать сепаратор и установить переключатель скорости двигателя на высокие обороты холостого хода. Отрегулируйте ремень привода приемной камеры для уменьшения частоты вращения переднего вала.

ВНИМАНИЕ: ОСТАНОВИТЕ двигатель, включите стояночный тормоз и извлеките ключ из замка зажигания.

Отключить сепаратор, остановить двигатель и вынуть ключ зажигания.

Опустите предохранительный упор и снимите левые щитки приемной камеры.

Загляните под резиновый колпак (A) и убедитесь, что все верхние шкивы полностью открыты. На низкой частоте вращения внешняя половина шкива упирается в кронштейн (B).

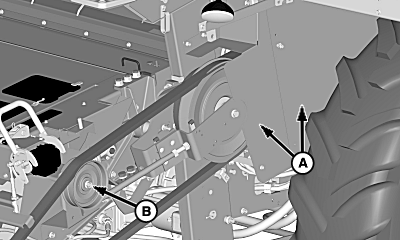

H90910
H90910-UN-27FEB08

A - Щитки

B - Гайка

Снимите щитки (A).

Отпустить гайку (B) направляющего узла для ослабления натяжения ремня.

H90976
H90976-UN-06MAR08

A - Гайка

B - Приводной ремень

Ослабьте гайки (A) для того, чтобы ослабить натяжение приводного ремня мотовила (B).

H90967
H90967-UN-05MAR08

A - Гайки (2 шт.)

B - Кронштейн

C - Гайки (3 шт.)

Снимите и сохраните гайки (A) и кронштейн (B).

Ослабьте гайки (C) для того, чтобы блок верхнего шкива мог перемещаться.

ПРИМЕЧАНИЕ:

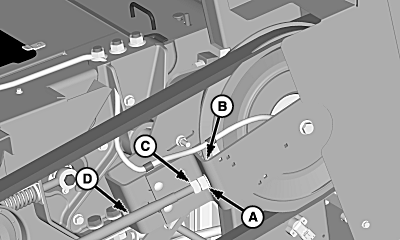

H90913
H90913-UN-28FEB08

A - Гайка

B - Кронштейн

C - Гайка

D - Натяжитель

Гайка (C) должна быть перемещена и притянута к гайке (A). Вместе эти гайки можно использовать для поворота болта натяжителя.

Отверните гайку (A) в направлении от кронштейна (B) до образования зазора в 3 мм (1/8 дюйм.) между обеими сторонами кронштейна.

Подожмите гайку (C) к гайке (A).

ПРИМЕЧАНИЕ: Заворачивая болт в натяжитель, можно переместить шкив вперед и снять приводной ремень.

Используйте гайку (A) для вворачивания резьбового болта в натяжитель (D).

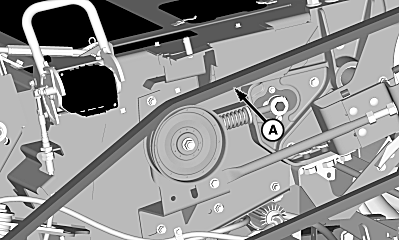

H90911
H90911-UN-28FEB08

A - Приводной ремень

Снять приводной ремень (A) со шкивов.

Установить сменный приводной ремень и отрегулировать натяжение. (См. Ремень регулируемого привода наклонной камеры – регулировка.)

Установите кронштейн и щитки приемной камеры молотилки, которые были сняты ранее.

OUO6075,0000666-59-20100202
