Приводной ремень корпуса питателя с регулируемой частотой вращения – регулировка
ПРИМЕЧАНИЕ:

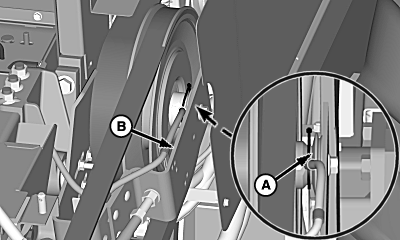

H90912-UN-28FEB08
A - Резиновый колпак
B - Кронштейн
Ремень корпуса питателя с регулируемой частотой вращения можно немного отрегулировать за счет подъема натяжителя ремня. Если подъем натяжителя ремня не обеспечивает зазор в 3 мм (1/8 дюйма), перейдите к следующему шагу.Запустить двигатель, задействовать сепаратор и установить переключатель скорости двигателя на высокие обороты холостого хода. Отрегулируйте ремень привода приемной камеры для уменьшения частоты вращения переднего вала.
Отключить сепаратор, остановить двигатель и вынуть ключ зажигания.
Опустите предохранительный упор и снимите левые щитки приемной камеры.
Загляните под резиновый колпак (A) и убедитесь, что все верхние шкивы полностью открыты. На низкой частоте вращения внешняя половина шкива упирается в кронштейн (B).

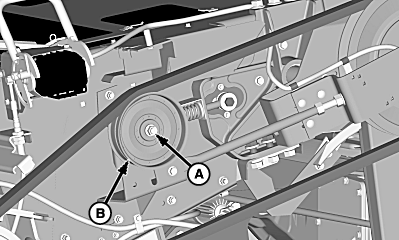

H90914-UN-28FEB08
A - Гайка
B - Натяжитель ремня
Ослабить гайку (A), чтобы отрегулировать промежуточный вал (B), переведя его в нижнее положение.

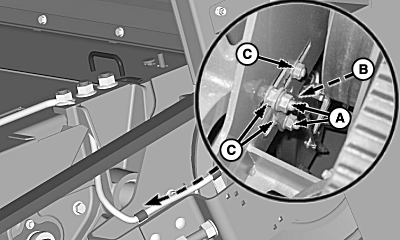

H90967-UN-05MAR08
A - Гайки (2 шт.)
B - Кронштейн
C - Гайки (3 шт.)
Снимите и сохраните гайки (A) и кронштейн (B).Ослабьте гайки (C) для того, чтобы блок верхнего шкива мог перемещаться.
ПРИМЕЧАНИЕ:
H90915-UN-28FEB08
A - Гайка
B - Кронштейн
C - Гайка
Гайка (C) должна быть перемещена и притянута к гайке (A). Вместе эти гайки можно использовать для поворота болта натяжителя.Отверните гайку (A) в направлении от кронштейна (B) до образования зазора в 3 мм (1/8 дюйм.) между обеими сторонами кронштейна.
Подожмите гайку (C) к гайке (A).

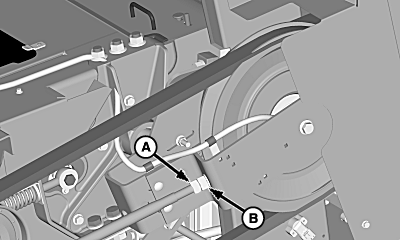

H90916-UN-28FEB08

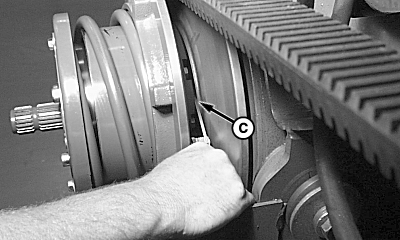

H84140-UN-26JUL05
A - Гайка
B - Болт
C - Зазор 3 мм (1/8 дюйм.)
ВАЖНО: Поворачивайте ремень при регулировке зазора шкива. Если не провернуть ремень при регулировке зазора шкива, можно повредить ремень.
Важно наличие зазора между полушкивами, чтобы они могли захватывать ремень в положении малой скорости. Скорость приводного вала жатки с режущим аппаратом должна быть низкой.
Поверните гайку (A) для регулировки болта (B).
Передвинуть болтом верхние шкивы переменной скорости до достижения зазора в 3 мм (1/8 дюйма) между нижними полушкивами или достижения узлом верхнего шкива конца прорезей.

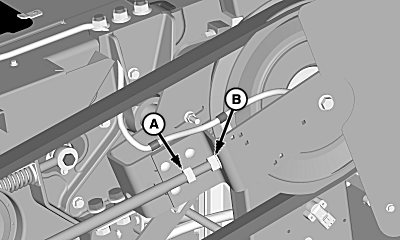

H90917-UN-28FEB08
A - Гайка
B - Гайка
Сначала затяните гайку (A), а затем гайку (B).
H90967-UN-05MAR08
A - Гайки (2 шт.)
B - Кронштейн
C - Гайки (3 шт.)
Затяните гайки (C) и установите кронштейн (B), и закрепите гайками (A).ВАЖНО:
H90914-UN-28FEB08
A - Натяжитель ремня
B - Гайка
НЕЛЬЗЯ вставать на ремень, перемещая вверх холостой блок при выставлении зазора.Поднимите натяжитель ремня (A) так, чтобы натяжитель коснулся ремня.
Поднимите шкив еще на 25 мм (1 дюйм) и затяните гайку (B).

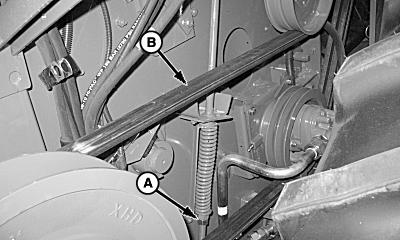

H90976-UN-06MAR08
A - Гайка
B - Приводной ремень
Для регулировки ремня (B) привода мотовила затяните регулировочную гайку (A) до положения шайбы между концом шаблона и нижней частью ступени.Установите щитки приемной камеры.
