Ремень мотовила жатки / насоса ременного подборщика (корпус питателя с регулируемой скоростью) – замена

ВНИМАНИЕ:

H90912
H90912-UN-28FEB08

A - Резиновый колпак

B - Кронштейн

Нижний шкив вариатора подпружинен; если снять ремень, шкив вернется в закрытое положение.

Заведите двигатель, включите сепаратор и переведите переключатель на высокие обороты холостого хода. Отрегулируйте ремень привода приемной камеры для уменьшения частоты вращения переднего вала.

ВНИМАНИЕ: ОСТАНОВИТЕ двигатель, включите стояночный тормоз и извлеките ключ из замка зажигания.

Отключить сепаратор, остановить двигатель и вынуть ключ зажигания.

Опустите предохранительный упор и снимите левые щитки приемной камеры.

Загляните под резиновый колпак (A) и убедитесь, что все верхние шкивы полностью открыты. На низкой частоте вращения внешняя половина шкива упирается в кронштейн (B).

H90914
H90914-UN-28FEB08

A - Гайка натяжителя

B - Шкив

Ослабьте гайку натяжителя ремня (А) и передвиньте шкив (В) вниз, чтобы ослабить натяжение приводного ремня.

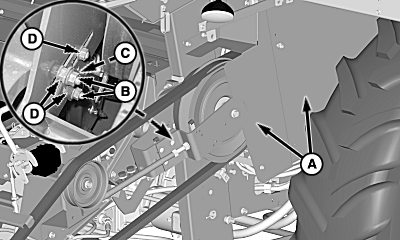

H90918
H90918-UN-05MAR08

A - Щитки

B - Гайки (2 шт.)

C - Кронштейн датчика

D - Гайки (3 шт.)

Снимите щитки (A), гайки (B) и кронштейн датчика (C).

Для того чтобы переместить узел верхнего шкива, ослабьте гайки (D).

ПРИМЕЧАНИЕ:

H90913
H90913-UN-28FEB08

A - Гайка

B - Кронштейн

C - Гайка

D - Натяжитель

Гайка (C) должна быть перемещена и притянута к гайке (A). Вместе эти гайки можно использовать для поворота болта натяжителя.

Отверните гайку (A) в направлении от кронштейна (B) до образования зазора в 3 мм (1/8 дюйм.) между обеими сторонами кронштейна.

Подожмите гайку (C) к гайке (A).

ПРИМЕЧАНИЕ: Заворачивая болт в натяжитель, можно переместить шкив вперед и снять приводной ремень.

Используйте гайку (A) для вворачивания резьбового болта в натяжитель (D).

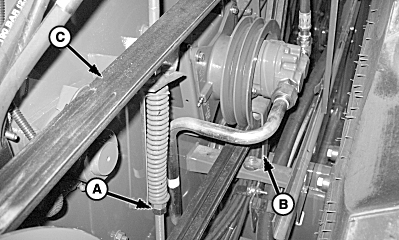

H90977
H90977-UN-06MAR08

A - Гайки

B - Скоба

C - Приводной ремень

Ослабьте гайки (A) для ослабления натяжения приводного ремня.

Открутите винт и гайку для снятия стяжки насоса мотовила (В), чтобы можно было снять приводной ремень (С).

ПРИМЕЧАНИЕ:

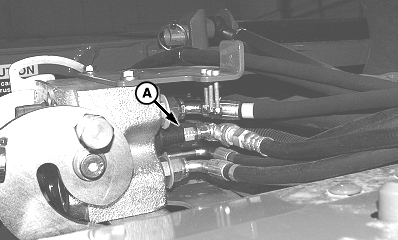

H84326
H84326-UN-26AUG05

A - Гидравлический шланг

Закройте гидравлический шланг крышкой, чтобы не допустить загрязнения системы и утечки жидкости.

Отсоедините гидравлический шланг (A) от разветвителя.

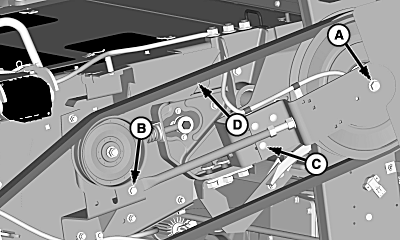

H90919
H90919-UN-28FEB08

A - Винт с головкой

B - Винт с головкой и гайка

C - Болт с круглой головкой (3 шт.)

D - Приводной ремень

Выкрутите винт с головкой (A), винт с головкой и гайку (B) и болты с полукруглыми головками (C).

Снимите приводной ремень (D) с заднего шкива.

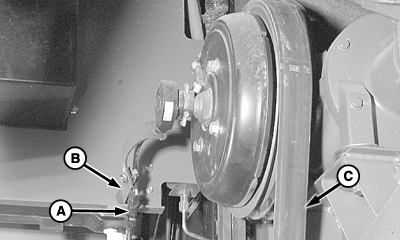

H87527
H87527-UN-27FEB07

A - Разъем

B - Кронштейн

C - Приводной ремень

Отсоединить разъем (А) и снять планку с кронштейна (В).

Снимите и выбросьте приводной ремень (C).

Установите новый приводной ремень, соедините планку с кронштейном и подсоедините электрический разъем.

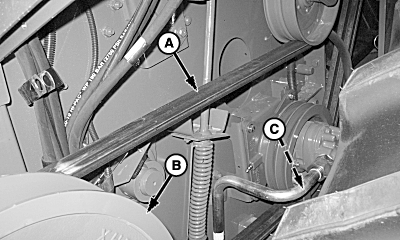

H90978
H90978-UN-06MAR08

A - Приводной ремень

B - Шкив

C - Скоба

Установить приводной ремень (А) на насосе мотовила и задних шкивах (В).

Установите ранее снятую стяжку (С) насоса мотовила и закрепить с помощью болта и гайки.

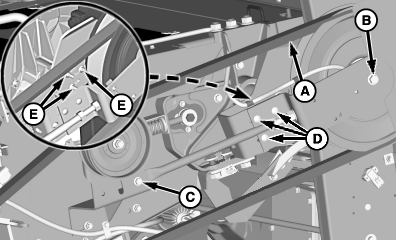

H90920
H90920-UN-31MAR10

A - Приводной ремень

B - Винт с головкой

C - Винт с головкой и гайка

D - Болт с круглой головкой (3 шт.)

E - Гайки (3 шт.)

Установите приводной ремень (А) вокруг заднего шкива.

Установите винт с головкой (B) и затяните нормативным моментом.

НаименованиеЕдиница измеренияСпецификация
Винт с головкойМомент затяжки185 Нм (136 фнт-фт)

Затяните винт с головкой и гайку (С).

Пока не затягивайте болты с полукруглыми головками (D).

Для того чтобы заблокировать перемещение узла верхнего шкива, затяните гайки (Е).

H84326
H84326-UN-26AUG05

A - Гидравлический шланг

Присоедините гидравлический шланг (A) к многоходовому переходнику.

ПРИМЕЧАНИЕ:

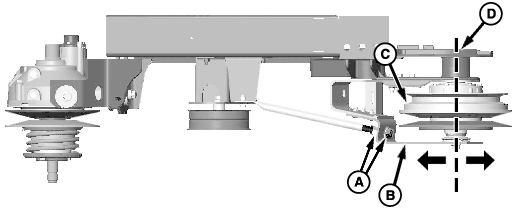

H84440
H84440-UN-13SEP05

Вид сверху

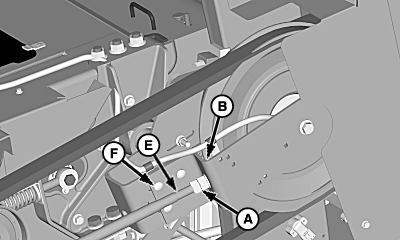

H90921
H90921-UN-28FEB08

A - Гайки (2 шт.)

B - Наружная планка

C - Шкив (2 шт.)

D - Боковой щиток

E - Винт с головкой

F - Болты с круглой головкой (3 шт.)

Проверьте выравнивание шкивов верхнего промежуточного вала (C). Убедитесь, что шкивы вращаются параллельно боковому листу приемной камеры молотилки. Параллельность шкивов промежуточного вала необходимо отрегулировать гайками (A) на болте (E), предварительно ослабив болты (F) с полукруглой головкой.

Используя гайки (A), поверните болт (E) для смещения наружной планки (B) вперед или назад для выравнивания шкивов (C) параллельно боковому листу камеры питателя (D).

Затяните болты с круглыми головками (F) согласно спецификациям.

НаименованиеЕдиница измеренияСпецификация
Болт с круглой головкой планки промежуточного валаМомент затяжки54 Нм (40 фнт-фт)

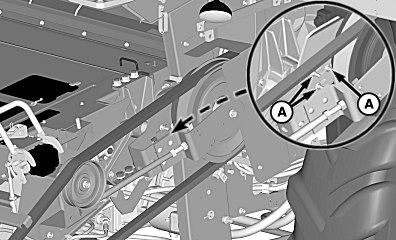

H90922
H90922-UN-28FEB08

A - Гайки (3 шт.)

Для настройки зазора шкива ослабьте ранее затянутые гайки (A) и справьтесь с разделом Приводной ремень корпуса питателя с регулируемой частотой вращения – регулировка.

OUO6075,0000668-59-20100803
