Ремень насоса мотовила жатки/полотняного подборщика (наклонная камера постоянной скорости) - замена
ВНИМАНИЕ:
H90923-UN-28FEB08

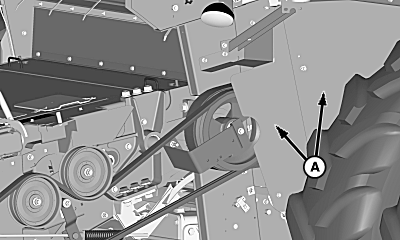

A - Щитки
ОСТАНОВИТЕ двигатель, включите стояночный тормоз и извлеките ключ из замка зажигания.Опустите предохранительный упор и снимите левые щитки приёмной камеры.
Снимите щитки (A).
H90977-UN-06MAR08
A - Гайки
B - Скоба
C - Приводной ремень
Ослабьте гайки (A) для ослабления натяжения приводного ремня.Открутите винт и гайку для снятия стяжки насоса мотовила (В), чтобы можно было снять приводной ремень (С).
H90925-UN-28FEB08
A - Гайки

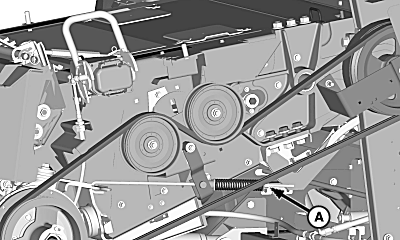

Ослабьте гайки (A), чтобы ослабить натяжение приводного ремня.
H90926-UN-28FEB08

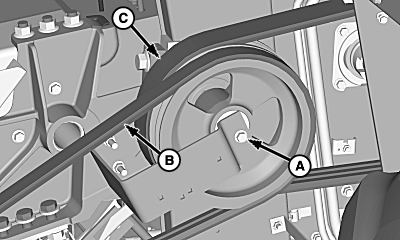

A - Винт с головкой
B - Приводной ремень приемной камеры с постоянной скоростью
C - Ремень насоса мотовила/полотенного подборщика жатки
Снимите винт с головкой (A), приводной ремень приёмной камеры с постоянной скоростью (B) и ремень насоса мотовила жатки/полотенного подборщика (C).
H87527-UN-27FEB07
A - Разъём
B - Кронштейн
C - Ремень насоса мотовила/полотенного подборщика жатки
Отсоединить разъём (А) и снять планку с кронштейна (В).Снять ремень насоса мотовила/ленточного подборщика жатки (С).
Установите новый ремень насоса мотовила жатки/полотенного подборщика, подсоедините планку к кронштейну и подсоедините электрический разъём.
H90926-UN-28FEB08
A - Винт с головкой
B - Приводной ремень приемной камеры с постоянной скоростью
C - Ремень насоса мотовила/полотенного подборщика жатки
Установите запасной ремень насоса мотовила/полотенного подборщика жатки (С) и приводной ремень приёмной камеры постоянной скоростью (В).Установите и затяните винт с головкой (A) согласно спецификации.
| Наименование | Единица измерения | Спецификация |
| Винт с головкой | Момент затяжки | 185 Нм (136 фнт-фт) |
H90979-UN-06MAR08

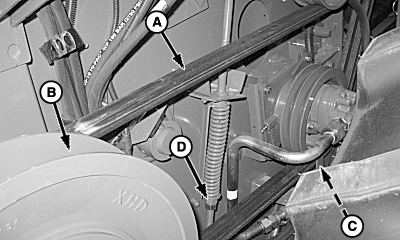

A - Приводной ремень
B - Шкив
C - Скоба
D - Гайки (2 шт.)
Установить приводной ремень (А) на насосе мотовила и задних шкивах (В).Установите ранее снятую стяжку (С) насоса мотовила и закрепить с помощью болта и гайки.
Затягивайте гайки (D), пока шайба не будет расположена между торцом манометра и нижней частью ступеньки, для регулировки приводного ремня.
H90925-UN-28FEB08
A - Гайки
Затяните гайки (A), пока шайба не будет расположена между торцом манометра и нижней частью ступеньки, для надлежащего натяжения приводного ремня.Установить щитки наклонной камеры с левой стороны.
