Подсоединить универсальную муфту и одноточечный стопор
ВАЖНО:

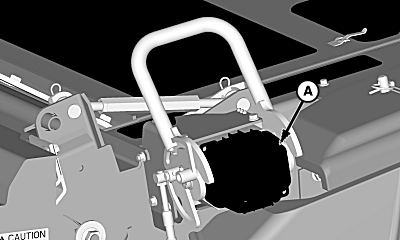

H90927-UN-31MAR10

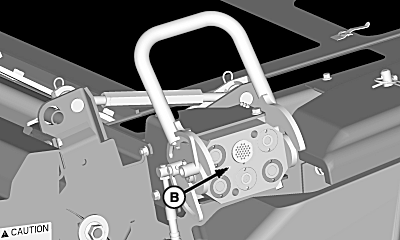

H90928-UN-28FEB08
A - Кожух
B - Панель разветвителя
Не задействовать стопорные штифты при жатке на грунте. Если при лежащей на грунте жатке нужно задействовать комбинированную муфту, отсоедините тягу от рычага.Снимите крышку (А) и очистите торец разветвителя (В).

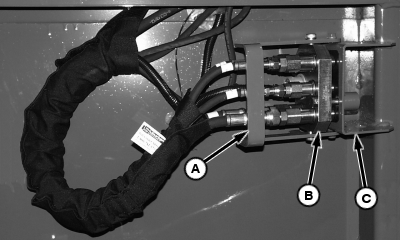

H70035-UN-19SEP01
A - Рычаг
B - Разветвитель
C - Кронштейн для хранения
Откройте ручку (A) и извлеките разветвитель (B) из скобы-держателя (C).ПРИМЕЧАНИЕ:

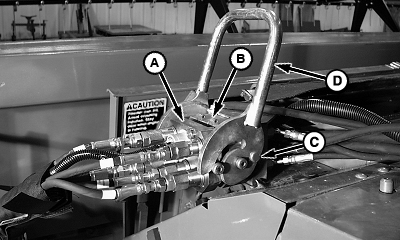

H82378-UN-07FEB05
A - Разветвитель
B - Гнездо
C - Кнопочный фиксатор
D - Рычаг
Во избежание поломки стопорной тяги к рукоятке крепится срезной винт. Попытка задействовать стопорные штифты при лежащей на грунте жатки приведет к срезанию винта. (См. далее в данном разделе Местонахождение запасных срезных винтов.)Установить универсальную муфту (A) на гнездо (B).
Зафиксировать рукоятку (D), для чего потянуть и удерживать кнопочный фиксатор (C).

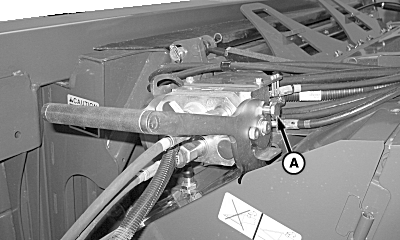

H87894-UN-19APR07
A - Кнопочный фиксатор
ВАЖНО: Если разветвитель не закрыть полностью для обеспечения срабатывания кнопочного фиксатора, это может привести к падению жатки при уборке или транспортировке.
Если рукоятка универсальной муфты заперта полностью, кнопочный фиксатор (A) автоматически заблокирует муфты.
ПРИМЕЧАНИЕ:

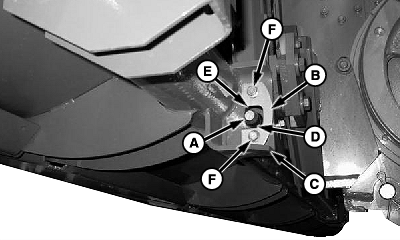

H81307-UN-28JUN04
Внутренняя стопорная пластина (крепежные болты M10)

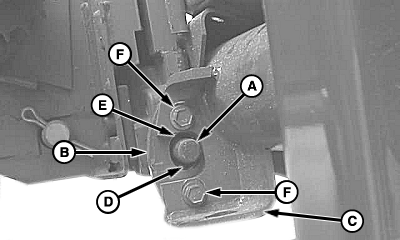

H81308-UN-28JUN04
Наружная стопорная пластина (крепежные болты M12)
A - Стопорный штифт
B - Стопорная пластина
C - Нижний кронштейн
D - Зазор
E - Верхняя часть пластины
F - Крепежные винты
Когда жатка подсоединена, стопорные штифты должны свободно заходить в отверстия стопорных пластин. Если стопорные штифты не заходят в стопорные пластины, то следует проверить правильность расположения стопорных пластин на жатке.Когда универсальная муфта зафиксирована, стопорные штифты (A) должны свободно заходить в отверстия стопорных пластин на жатке. Стопорная пластина (B) должна входить в контакт с кронштейном (C). Между низом пластины и штифтом зазор (D) должен быть меньше, чем между верхом пластины (E) и штифтом. Возможно, для этого придется постучать по стопорной пластине.
Если необходима регулировка: Открутите винты (F), слегка постучите о концы пластины и снова вкрутите.
Затягивать винты M10 или M12 согласно спецификации.
| Наименование | Единица измерения | Спецификация |
| Внутренняя стопорная пластина (крепежные болты M10) | Момент затяжки | 80 Нм (60 фнт-фт) |
| Наименование | Единица измерения | Спецификация |
| Наружная стопорная пластина (крепежные болты M12) | Момент затяжки | 130 Nm (96 фнт-фт) |

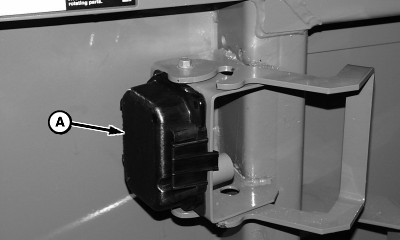

H74305-UN-18NOV02
A - Кожух
Установите разветвитель (A) на место хранения на платформе.Снять раздвижной вал из положения для хранения и установить его на задний вал камеры питателя; убедиться, что быстросъемное кольцо полностью защелкнулось.
OUO6075,000066F-59-20100202 |
