Соединение и отсоединение жатки и камеры питателя

ВНИМАНИЕ:

H52778-UN-23MAR99

H82374-UN-07FEB05

H87895-UN-19APR07

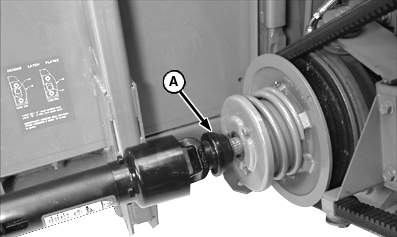

A - Быстросъемная муфта

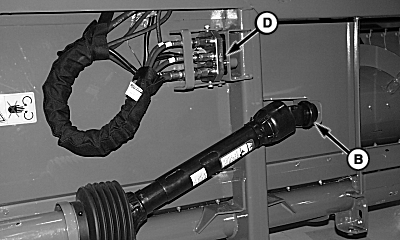

B - Положение хранения

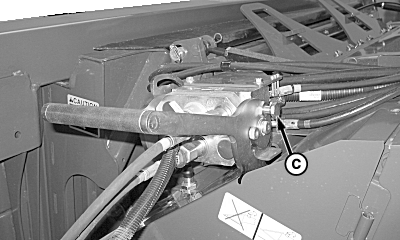

C - Кнопочный фиксатор

D - Место хранения разветвителя

ВАЖНО: Приводные валы с карданными шарнирами можно устанавливать с правой и левой стороны на всех разрешенных к применению жатках.

ПРИМЕЧАНИЕ: Подробная информация о подсоединении и отсоединении содержится в руководстве по эксплуатации жатки.

Отсоедините раздвижные приводные валы от корпуса питателя у быстросъемной муфты (А) с левой и с правой стороны.

Установить телескопический приводной вал в положение для хранения (B).

ВАЖНО: Стопорные штифты не следует заводить на жатке, лежащей на грунте. Если при лежащей на грунте жатке нужно задействовать комбинированную муфту, отсоедините тягу от рычага.

ПРИМЕЧАНИЕ: Стопорные штифты должны быть полностью вытянуты, если рукоятка поднята вверх до упора. Если запорные пальцы не втягиваются полностью, то следует отрегулировать крепежный патрон тяги (см. Одноточечное запирание — регулировка).

Нажать и удерживать кнопочный фиксатор (C) для его расфиксации, поднимая рукоятку для разъединения комбинированной муфты.

Переведите крышку многоходового переходника из положения хранения на жатке и поставьте ее на ответвитель машины.

Установить и закрепить комбинированную муфту на месте хранения (D).
