Одноточечное запирание – Регулировка
ПРИМЕЧАНИЕ:

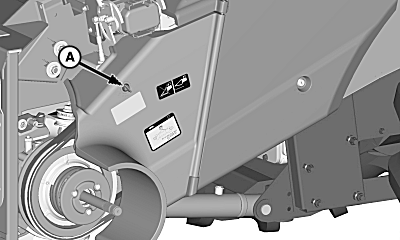

H90929-UN-28FEB08

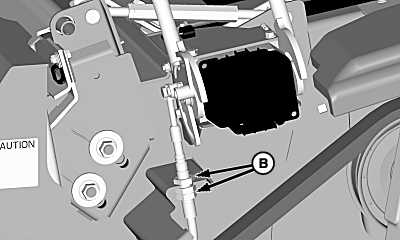

H90930-UN-28FEB08
A - Щиток
B - Стопорные гайки
Приёмная камера с функцией поперечного наклона: Регулировки должны производиться только на тяге ручки комбинированной муфты.Снимите левый щиток приёмной камеры (A).
Открутите стопорные гайки тяги (B).
ВАЖНО: Убедитесь, что ручка находится у упора разветвителя. Если не вывести ручку к упору, возможны несовпадения под размер штифта и падение жатки при уборке или транспортировке.
Подведите ручку разветвителя к упору.
ПРИМЕЧАНИЕ:

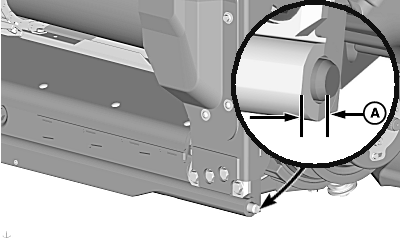

H90931-UN-05MAR08
Левый запорный палец
A - Размер
Выведение тяги вверх в кронштейне приводит к большему втягиванию штифта.Выведение тяги вниз в кронштейне приводит к большему выдвижению штифта.
Отрегулируйте тяги в кронштейне до нужного положения штифта:
- Левый стопорный штифт должен устанавливаться вровень с допустимым отклонением ±2 мм (0.08 дюйм.) (A).
H90932-UN-28FEB08
A - Верхняя стопорная гайка
B - Нижняя стопорная гайка
Держите нижнюю стопорную гайку (B) и затягивайте верхнюю (A).ВАЖНО:

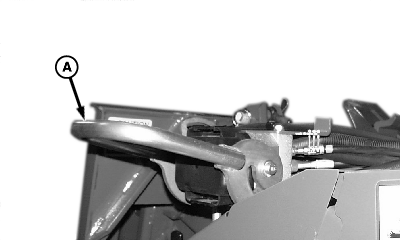

H81287-UN-23JUN04

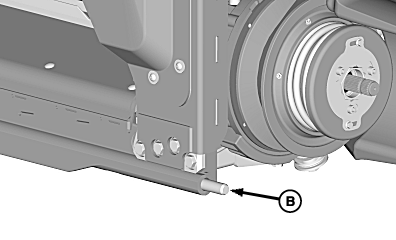

H90933-UN-28FEB08
A - Ручка разветвителя
B - Штифты
Если не обеспечить нужное положение и размеры штифтов, возможно падение жатки при уборке или транспортировке.Полностью опустите ручку разветвителя (A) и убедитесь, что штифты (B) с обеих сторон заняли нужное положение. В противном случае повторите регулировку.
| Наименование | Единица измерения | Спецификация |
| Штифты приёмной камеры | временной интервал | 45–52 мм (1-3/4 дюйм. – 2 дюйм.) |
OUO6075,0000671-59-20100202 |
