Корпус питателя относительно уровня земли — подбор прокладок

ПРИМЕЧАНИЕ:

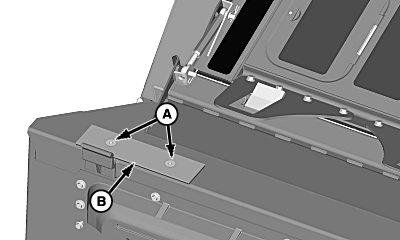

H85585
H85585-UN-22MAR06

A - Винты

B - Прокладка

Для правильной регулировки выравнивания шины должны быть накачаны одинаково.

При установке на наклонную камеру жатка должна быть выровнена.

Поднять жатку на среднюю высоту.

Занять положение около 5 м (15 фт) перед жаткой.

Сравните уровень нижней части жатки с передним мостом машины.

Если жатка не выровнена, снять винты (A) и перемещать регулировочные прокладки (B) из стороны в сторону на балке наклонной камеры для выравнивания жатки.
