Боковые щитки наклонной камеры
ВНИМАНИЕ:

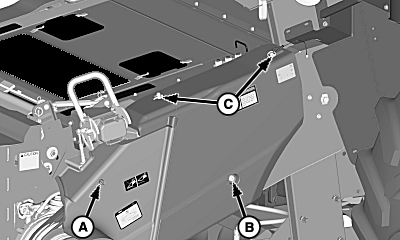

H91044-UN-27MAR08

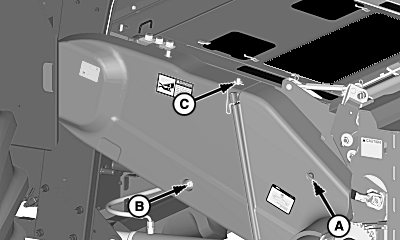

H91045-UN-27MAR08
A - Защелка
B - Защелка
C - Быстрозамыкающий штифт
Поднимите приёмную камеру, установите аварийный ограничитель, заглушите двигатель, включите стояночный тормоз и выньте ключ зажигания.Наклонная камера оборудована передний и задний щитками. Повернуть (A) и откинуть передний щиток для техобслуживания.
Чтобы снять задний щиток, повернуть защелку (В) и вынуть быстрозапорный штифт (С).
OUO6075,0000677-59-20100202 |
