Цепь транспортера приёмной камеры – регулировка

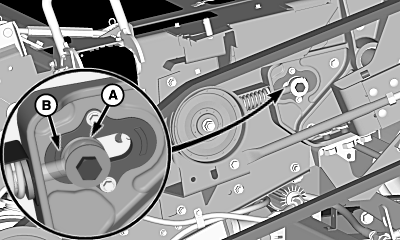

H94329
H94329-UN-19JUN09

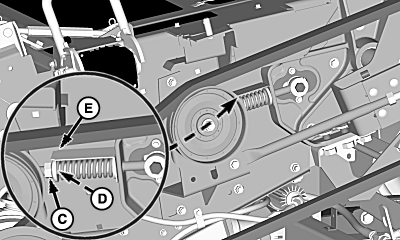

H94336
H94336-UN-22JUN09

A - Шайба

B - Выступ

C - Гайка

D - Шайба

E - Шаблон

Снимите щитки, находящиеся по обе стороны приёмной камеры.

Необходимо снять одно переходное звено на каждой ветви цепного привода, когда шайба (A) выровняется с внутренним краем переднего выступа (B), как показано.

Затягивайте гайки (C) с обеих сторон приёмной камеры молотилки, пока шайба (D) не будет расположена между торцом манометра (E) и низом ступеньки.

  • ПРИМЕЧАНИЕ: В течение первых 100 часов эксплуатации проверяйте натяжение с обеих сторон каждые 25 часов.
    Проверяйте натяжение с обеих сторон каждые 100 часов. Отрегулируйте, если любая часть шайбы выступает за конец указателя.
  • Натяжение цепи может стать неровным, слишком тугим или слабым из-за некруглой формы цепной звездочки или барабана, либо из-за погнутых валов.
  • Чрезмерное натяжение цепи вызовет поломку вала и подшипника.

Установите боковые щитки приёмной камеры молотилки.

OUO6075,000067C-59-20101122
