Звенья цепи транспортера наклонной камеры — снятие

ПРИМЕЧАНИЕ:

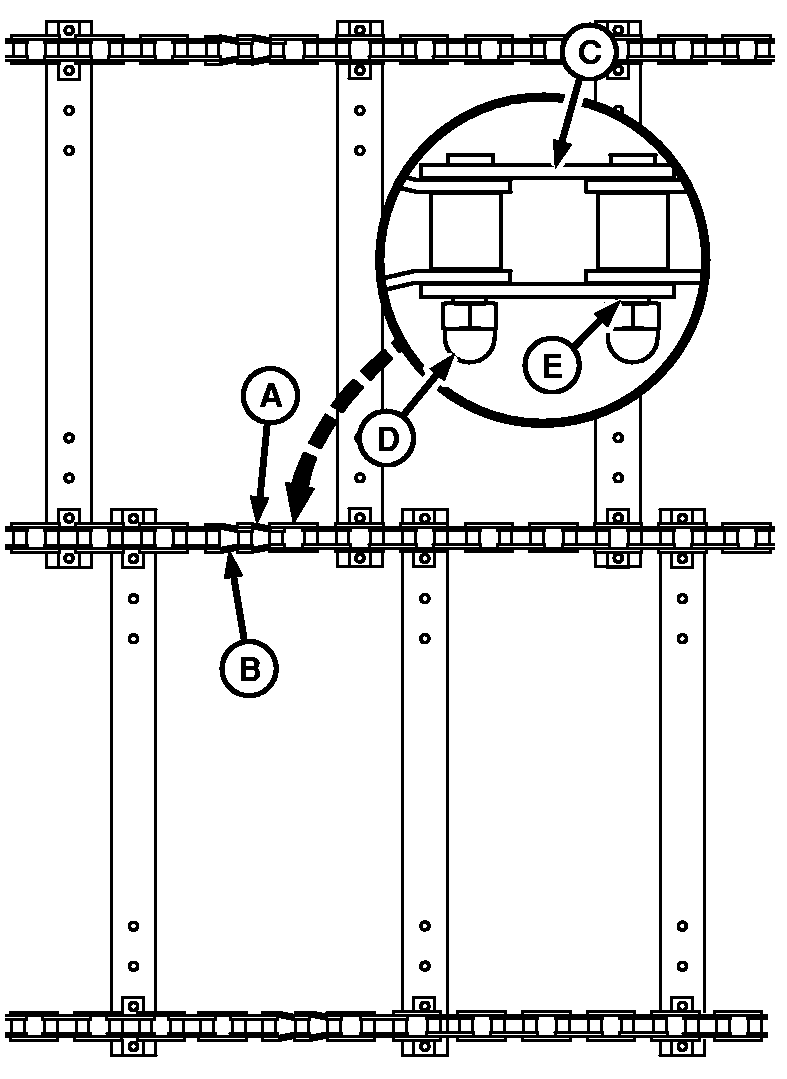

H87543-UN-17APR07

A - Переходное звено

B - Переходное звено

C - Боковая планка

D - Накидная гайка

E - Зазор, 1—2 мм (3/64 дюйм.—5/64 дюйм.)

Для первой регулировки цепи снимите звенья-противовесы (А).

Для повторной регулировки цепи снимите внешние соединения (В). Если повторная регулировка не дает желаемых результатов, это означает, что цепь изношена и ее пора менять.

Наименование	Единица измерения	Спецификация
Крепежные детали M10 “U”-образной планки	Момент затяжки	73 Нм (54 фнт-фт)
Накидные гайки M8 звеньев цепи	Момент затяжки	25 ‌Нм (18 фнт-фт)

ВАЖНО: При установке соединительных звеньев накидные гайки должны ориентироваться в сторону от колец барабана.

После затяжки накидных гаек (D) звеньев цепи согласно спецификации (E) между боковой планкой соединительного звена (C) и накидной гайкой должен быть зазор.
