Переключатели освещения

ПРИМЕЧАНИЕ:

H99531
H99531-UN-03JAN11

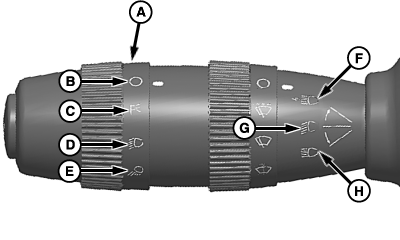

Переключатель света на рулевой колонке

H99532
H99532-UN-03JAN11

Переключатели света в подлокотнике

A - Переключатель света

B - Положение ВЫКЛ.

C - Переключатель стояночного освещения

D - Переключатель дорожного освещения

E - Переключатель полевого освещения

F - Мгновенное включение дальнего света

G - Положение ближнего света

H - Положение дальнего света

I - Переключатель фары освещения стерни

J - Переключатель фонаря освещения зоны выгрузки

K - Переключатель автодорожного маячка

L - Переключатель проблескового маячка

M - Переключатель аварийных сигналов

Освещение выхода остается ВКЛЮЧЕННЫМ в течение не более 90 секунд после установки ключа зажигания в положение ВЫКЛ (если полевое или дорожное освещение использовалось в течение последних пяти минут). Механик-водитель включает фонари левой или правой стороны машины с помощью переключателя указателей поворота.

При начальном включении всего освещения, если ключ зажигания находится в положении ВЫКЛ, включение освещения произойдет с незначительной задержкой.

Переключатель света (A) на рулевой колонке служит для:

  • выключения (B)
  • Переключатель стояночных огней (C) служит для того, чтобы включить:
    • Опознавательные огни
  • Переключатель дорожного освещения (D) служит для того, чтобы включить:
    • Сигнальные (проблесковые) фары
    • Четыре фары (две дальнего и две ближнего света)
    • Проблесковые маячки
    • Фары ближнего света (если установлены)
  • Переключатель полевого прожектора (E) служит для того, чтобы включить:
    • Освещение зернового бункера и все восемь фар
    • Боковые фары-искатели и указатели поворота
    • Освещение выгрузного шнека в выдвинутом положении
    • Задние габаритные огни и предупреждающие световые приборы

Рычаг на рулевой колонке служит для управления фарами ближнего/дальнего света:

  • Мгновенное включение дальнего света (F):
    • Рычаг в верхнем положении – мгновенное включение дальнего света.
  • Положение ближнего света (G):
    • Рычаг в среднем положении – включение ближнего света.
  • Положение дальнего света (H):
    • Рычаг в нижнем положении – включение дальнего света.ПРИМЕЧАНИЕ: На угловой стойке включится сигнальная лампа дальнего света.

Переключатели в подлокотнике служат для:

  • Переключатель фары освещения стерни (I) управляет:
    • Фарами освещения стерни в передней части машины
    • Прожекторы под стеклом кабины (если установлены)
  • Переключатель фонаря зоны выгрузки (J) служит для того, чтобы включить:
    • Фонари освещения послеуборочных отходов в задней части машины
  • Переключатель автодорожного проблескового маячка (K) служит для того, чтобы выключить:
    • автодорожные проблесковые маячки
  • Переключатель проблескового маячка (L) служит для того, чтобы включить:
    • Проблесковые маячки
  • Переключатель аварийных огней (M) служит для того, чтобы включить:
    • Сигнальные (проблесковые) фары
    • Четыре дорожные фары и задние габаритные огни, если двигатель работает

OUO6075,000067F-59-20110104
