Топливная система (Tier 2/Stage II)

ВНИМАНИЕ:

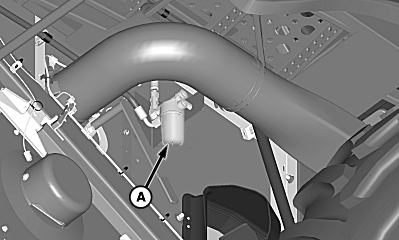

H98377
H98377-UN-30SEP10

Фильтр предварительной очистки топлива

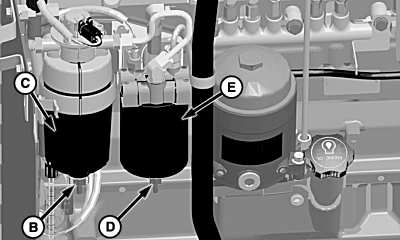

H95378
H95378-UN-16FEB10

A - Камера предварительной очистки

B - Слив

C - Топливный фильтр первичной очистки

D - Слив

E - Топливный фильтр тонкой очистки топлива

Выключите двигатель, включите стояночный тормоз и выньте ключ зажигания перед выполнением работ по техобслуживанию топливных фильтров.

ПРИМЕЧАНИЕ: Чтобы предотвратить попадание воздуха в топливную систему, убедитесь в том, что камера предварительной очистки полностью посажена на место.

Закройте топливный отсечной клапан на топливном баке.

Если использовалось грязное топливо, снимите камеру предварительной очистки (A) и очистите сетчатый фильтр.

Открыть сливное отверстие (B), чтобы проверить топливную систему на отсутствие воды в фильтре грубой очистки (C) (см. раздел Техобслуживание двигателя).

Откройте сливное отверстие (D), чтобы проверить топливную систему на отсутствие воды в фильтре тонкой очистки (E) (см. раздел Техобслуживание двигателя).

Если неисправность не устранена, замените топливные фильтры (см. раздел “Техобслуживание двигателя”).

OUO6075,000069E-59-20101215
