Элемент топливного фильтра грубой очистки и тонкой очистки – замена (Tier 2/Stage II)

1. ВНИМАНИЕ:


   TS1343-UN-18MAR92

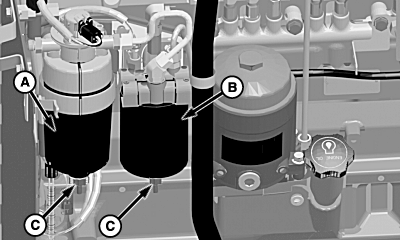

   H95381-UN-16FEB10

   A - Топливный фильтр первичной очистки

   B - Топливный фильтр тонкой очистки топлива

   C - Сливные клапаны

   Топливо под высоким давлением, оставшееся в топливопроводах, может стать причиной тяжелых травм. Ремонтные работы должны выполняться только работниками, знакомыми с системой данного типа. Подождите минимум 15 минут перед отсоединением топливопроводов, датчиков и любых других деталей между топливным насосом высокого давления и форсунками на двигателях с топливной системой, использующей общий топливопровод высокого давления (HPCR).

   ПРИМЕЧАНИЕ: Не очищайте топливный фильтр предварительной очистки одновременно с заменой топливного фильтра тонкой очистки. Это может затруднить повторный запуск машины. Выполните процедуру очистки топливного фильтра предварительной очистки, затем дайте поработать двигателю, прежде чем менять топливные фильтры грубой и тонкой очистки.

   Если работа двигателя заметно ухудшилась или появился диагностический код неисправности, замените топливные фильтры грубой и тонкой очистки. Сбросьте код после замены фильтров.

   Если машина не была включена ранее, запустите двигатель и дайте ему поработать три-пять минут на малых оборотах холостого хода.

---




2. Выключите двигатель и закройте клапан (А) у днища топливного бака.

3. Тщательно очистить наружные поверхности фильтрующих элементов и установочные основания фильтров.

4. ВНИМАНИЕ: Топливо в фильтрах может находиться под давлением. Не снимать фильтры, не выполнив следующую процедуру.

   ПРИМЕЧАНИЕ: Использовать сливной поддон при сливе топлива и снятии фильтров с комбайна.

   Слить загрязненное топливо и сбросить давление из топливного фильтра предварительной очистки (A) и топливного фильтра тонкой очистки (B), открыв сливные клапаны (C).

5. Закрыть сливные клапаны и извлечь топливные фильтры.

6. ПРИМЕЧАНИЕ: Слить остатки топлива из корпусов фильтров.

   Снимите топливные фильтры грубой и тонкой очистки

7. ВАЖНО:

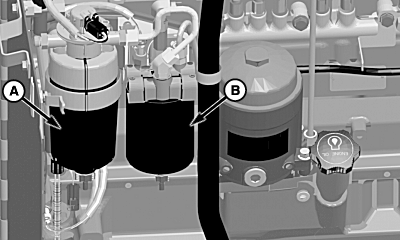

   H95382-UN-16FEB10

   A - Топливный фильтр первичной очистки

   B - Топливный фильтр тонкой очистки топлива

   НЕ заполняйте топливные фильтры топливом.

   ПРИМЕЧАНИЕ: Перед установкой фильтра смажьте его уплотнения дизельным топливом.

   Установите топливный фильтр (A) грубой очистки на двигатель Затяните узел фильтра на 3/4 оборота после того, как уплотнение коснется корпуса фильтра.

---




8. Установить новый топливный фильтр тонкой очистки (B). Затяните фильтр на 3/4 оборота после того, как уплотнение коснется корпуса фильтра.

9. Откройте клапан у днища топливного бака.

10. Поверните ключ зажигания в положение ВКЛ на 60 с, чтобы топливный насос заполнил топливную систему.

11. Запустите двигатель и дайте ему поработать три-пять минут на малых оборотах холостого хода.
