Вызов меню диагностических кодов неисправностей
H95878-UN-29MAR10
Пиктограмма главного меню (дисплей) / кнопка главного меню (подлокотник)
H95846-UN-31MAR10
Пиктограмма приложения
“Центр сообщений”
Когда выделена пиктограмма центра сообщений, коснитесь или нажмите кнопку подтверждения.

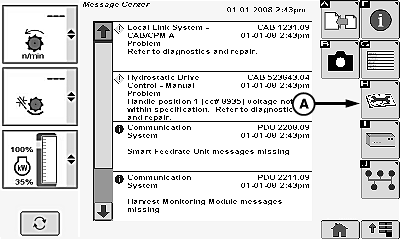

H95508-UN-05OCT10
A - Пиктограмма кодов неисправностей
Когда будет выделена пиктограмма кодов неисправности (A), нажмите кнопку подтверждения.ПРИМЕЧАНИЕ:

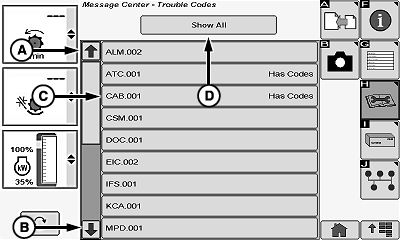

H95509-UN-05OCT10
A - Стрелка вверх
B - Стрелка вниз
C - Блок управления
D - Меню Показать все
Другим способом отображения диагностических кодов неисправностей является использование меню Показать все (D). После выделения полного меню нажмите кнопку подтверждения. Здесь отображаются все коды неисправностей для всех блоков управления.После выделения стрелки вверх (A) или стрелки вниз (B) для пролистывания списка блоков управления нажмите кнопку подтверждения.
После выделения необходимого блока управления (C) нажмите кнопку подтверждения.
H95511-UN-05OCT10

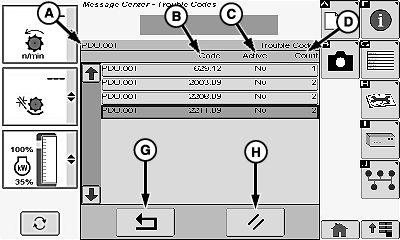

Коды неисправности отдельных блоков управления
H95512-UN-05OCT10

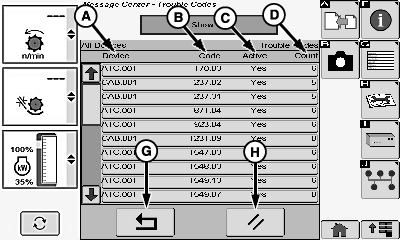

Коды неисправности всех блоков управления
H95533-UN-05OCT10

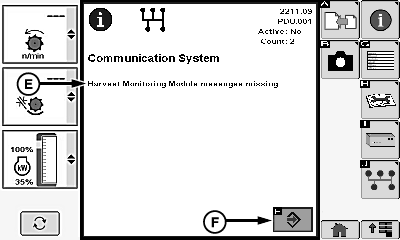

Детальное описание кода
A - Блок управления/устройство
B - Код неисправности
C - Активный (Да/Нет)
D - Счетчик
E - Описание кода
F - Пиктограмма ввода
G - Пиктограмма Возврат/стрелка назад
H - Пиктограмма сброса
ПРИМЕЧАНИЕ: После выделения стрелки вверх или стрелки вниз для пролистывания кодов неисправности (при отображении нескольких кодов), нажмите кнопку подтверждения.
На экране отображается следующее.
- Блок управления (A)
- Код неисправности (B)
- Активный (Да/Нет) (C)
- Счетчик (D)
Когда будут выделен нужный код, нажмите кнопку подтверждения.
Появится описание кода (E) с более подробной информацией о коде неисправности.
Для возврата в предыдущее окно после выделения пиктограммы Ввести/принять (F) нажмите кнопку подтверждения.
После выделения пиктограммы возврата (G) нажмите кнопку подтверждения для возврата в предыдущее окно или пока не высветится пиктограмма удаления (H).
H95878-UN-29MAR10
Пиктограмма главного меню (дисплей) / кнопка главного меню (подлокотник)
H95845-UN-31MAR10
Основная
пиктограмма комбайна
Когда будет выделена пиктограмма главной страницы комбайна, нажмите кнопку подтверждения.
OUO6075,00006C8-59-20100401 |
