Очистка фильтра отработанных газов припаркованного трактора (Interim Tier 4/Stage III B)

H94480
H94480-UN-31MAR10

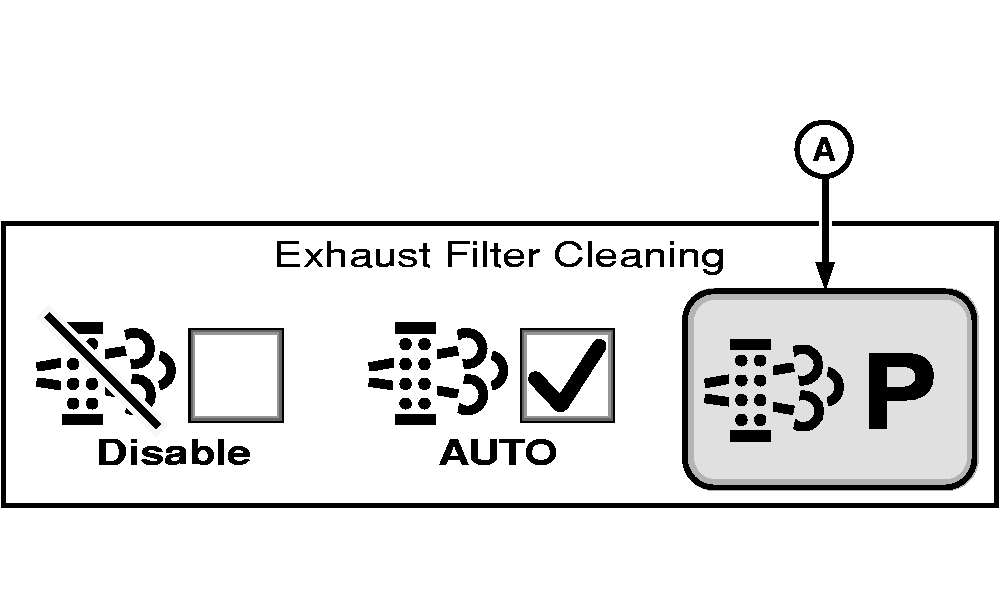

Пиктограмма данных двигателя

H94792
H94792-UN-20OCT09

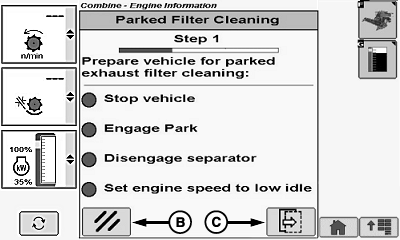

H95974
H95974-UN-05OCT10

A - Пиктограмма очистки фильтра отработанных газов припаркованного трактора

B - Пиктограмма отмены

C - Пиктограмма Следующая страница

Очистка фильтра выхлопной системы является автоматизированным процессом, осуществляющим очистку выхлопного фильтра по мере необходимости. В ходе процесса система управляет оборотами двигателя. При этом трактор должен быть припаркован до завершения процедуры очистки. Время очистки фильтра выхлопной системы припаркованного трактора зависит от уровня ограничений выхлопного фильтра, окружающей температуры и температуры выхлопных газов. Дисплей информирует о расчётном времени до завершения процесса.

Следуйте инструкциям, показанным на дисплее для завершения процесса очистки фильтра отработанных газов припаркованного трактора.

ПРИМЕЧАНИЕ: Продолжительность процесса очистки фильтра выхлопной системы припаркованного трактора может превышать 40 минут.

ВАЖНО: В процессе очистки фильтра выхлопной системы припаркованного трактора двигатель может работать при повышенных оборотах холостого хода.

Перед началом процесса очистки фильтра отработанных газов припаркованного трактора:

  • Запаркуйте машину вне помещения
  • Включите стояночный тормоз
  • Переведите выключатели жатки и сепаратора в положение ВЫКЛ
  • Уст. низкие обороты скор. двиг.

Когда выделена пиктограмма данных двигателя, коснитесь или нажмите кнопку подтверждения.

Когда будет выделена пиктограмма очистки фильтра отработанных газов припаркованного трактора (A), нажмите кнопку подтверждения.

После выделения необходимой пиктограммы нажмите кнопку подтверждения:

  • Пиктограмма Отменить (B) - позволяет механизатору отменить процедуру.
  • Пиктограмма перехода в следующее окно (C) - позволяет механизатору начать процедуру.

Следуйте инструкциям, отображаемым на оставшихся экранах.

ВАЖНО: Во время очистки фильтра скорость двигателя управляется трактором.

H95975
H95975-UN-05OCT10

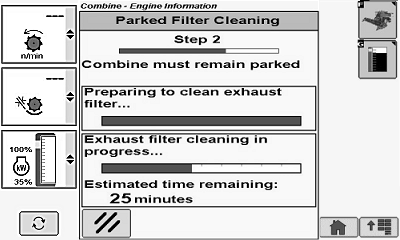

Рисунок А

H95976
H95976-UN-05OCT10

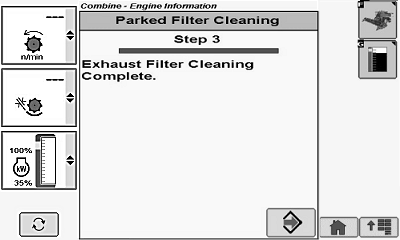

Рисунок Б

После начала процесса появляется экран состояния.

Существует два шага процесса очистки фильтра отработанных газов припаркованного трактора (Рисунок А) - подготовка и очистка. На этапе подготовки система очистки фильтра отработанных газов осуществляет управление частотой вращения двигателя для увеличения температуры отработанных газов. На этапе очистки фильтра частицы дизельного топлива или копоть удаляются из системы фильтра отработанных газов.

Система информирует (Рисунок B) механизатора о завершении очистки фильтра отработанных газов припаркованного трактора. Если вы не возвращаете машину в сервисный центр сразу после процедуры, дайте двигателю время для возврата к нормальной рабочей температуре перед его остановкой.

ПРИМЕЧАНИЕ: Процесс очистки фильтра отработанных газов припаркованного трактора может быть отменен путем перемещения вперед рычага управления двигателем, включения трансмиссии или остановкой двигателя.

После очистки фильтра отработавших газов в режиме очистки на припаркованной технике система сохранит эту настройку. Каждый раз проверяйте, что выбран автоматический режим, если это не ставит под угрозу безопасность окружающей среды. См. Когда необходимо отключать систему очистки отработанных газов в данном разделе.

OUO6075,00006D2-59-20100423
