Компрессор кондиционера/ремень генератора – замена (Interim Tier 4/Stage III B)
ВНИМАНИЕ:

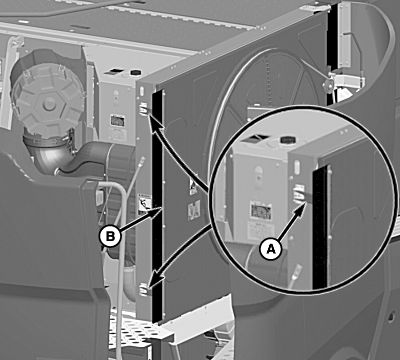

H95348-UN-15FEB10
A - Защелки
B - Дверка вращающегося решета
ОСТАНОВИТЕ двигатель, включите стояночный тормоз и извлеките ключ из замка зажигания.Оттяните защелки (A) и откройте дверцу вращающегося сита (B).

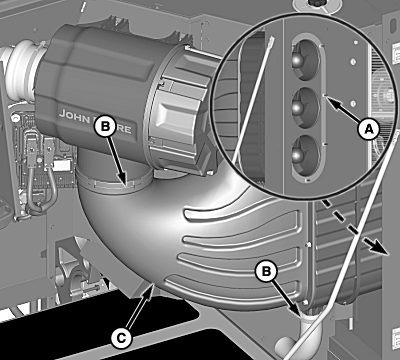

H95647-UN-10MAR10
A - Гайки (7 шт.)
B - Зажимы
C - Воздуховод
Снимите гайки (A) и ослабьте зажимы (B) шланга.Отложите воздухопровод (C) в сторону.

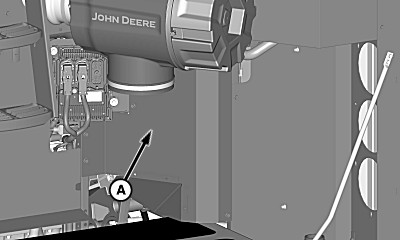

H95648-UN-10MAR10
A - Щиток
Снимите щиток (A).

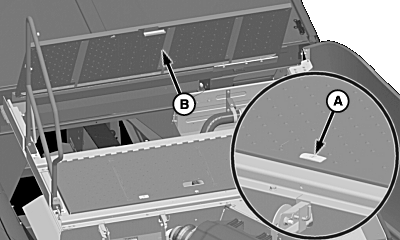

H95646-UN-10MAR10
A - Защелка
B - Крышка люка сепаратора
Поверните защелку (A) для отпирания крышки люка сепаратора (B).

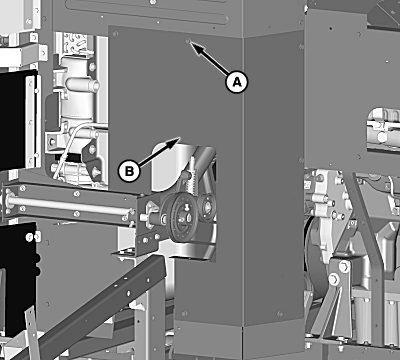

H95651-UN-10MAR10
A - Винты с головкой (7 шт.)
B - Щиток
Отверните винты с головкой под ключ (A) и снимите щиток (B).

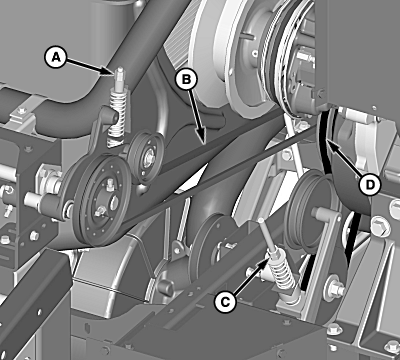

H95655-UN-10MAR10
A - Гайки
B - Приводной ремень вращающегося решета
C - Гайки
D - Приводной ремень вытяжного вентилятора
Ослабьте гайку (A) и снимите приводной ремень (B) вращающегося сита.Ослабьте гайки (C) и снимите приводной ремень вытяжного вентилятора (D).

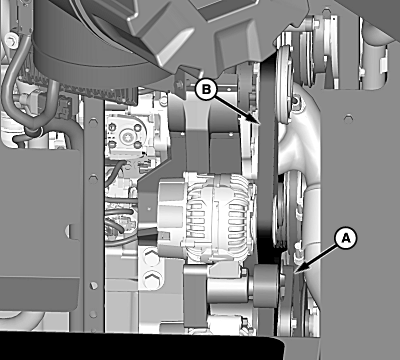

H95656-UN-10MAR10
A - Рычаг натяжного устройства
B - Ремень
Использовать монтировку для ослабления натяжения ремня, обеспечиваемого рычагом натяжителя (A).Снимите ремень (B) и поместите над вентиляторными лопастями для снятия.
Установите новый ремень над лопастями вентилятора.
Используйте монтировку для ослабления натяжения на рычаге натяжителя для того, чтобы установить новый ремень.
H95655-UN-10MAR10
A - Гайки
B - Приводной ремень вращающегося решета
C - Гайки
D - Приводной ремень вытяжного вентилятора
Установите приводной ремень вытяжного вентилятора (D).Затягивайте гайки (С) до тех пор, пока шайба не будет расположена между нижней частью измерительного прибора и нижней частью выступа.
Установите приводной ремень вращающегося сита (B).
Затягивайте гайки (A) до тех пор, пока шайба не будет расположена между нижней частью измерительного прибора и нижней частью выступа.
Установите снятый ранее щиток (передняя сторона) и закройте кожух сепаратора.
Установите снятый ранее щиток (задняя сторона) и воздуховод.
Закройте и защелкните дверцу вращающегося сита.
OUO6075,00006D6-59-20100331 |
