Приводной ремень вентилятора с регулируемой скоростью – замена (Interim Tier 4/Stage III B)
ВНИМАНИЕ:
H95348-UN-15FEB10
A - Защелки
B - Дверка вращающегося решета
ОСТАНОВИТЕ двигатель, включите стояночный тормоз и извлеките ключ из замка зажигания.Оттяните защелки (A) и откройте дверцу вращающегося сита (B).
H95647-UN-10MAR10
A - Гайки (7 шт.)
B - Зажимы
C - Воздуховод
Снимите гайки (A) и ослабьте зажимы (B) шланга.Отложите воздухопровод (C) в сторону.
H95648-UN-10MAR10
A - Щиток
Снимите щиток (A).

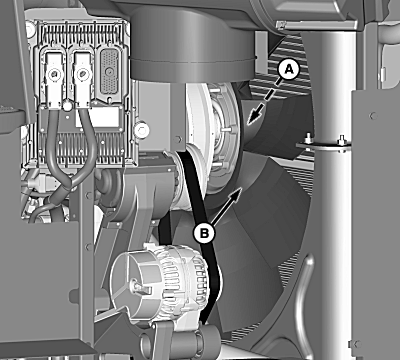

H95649-UN-10MAR10
A - Винты с головкой (6 шт.)
B - Вентилятор в сборе
Отверните винты с головкой (А) от вентилятора в сборе (B).Отложите вентилятор в сборе в сторону.

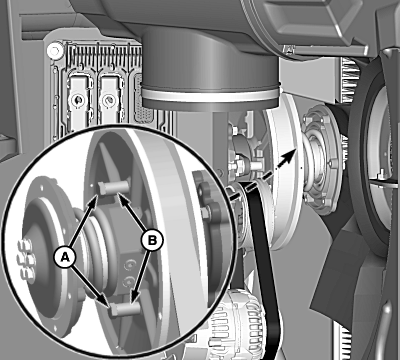

H95650-UN-10MAR10
A - Крепежные винты
B - Проставки
Отверните винты с головкой (A) и втулки (B).Установите ранее снятые винты с головкой так, чтобы пружина была полностью сжатой.
H95646-UN-10MAR10
A - Защелка
B - Крышка люка сепаратора
Поверните защелку (A) для отпирания крышки люка сепаратора (B).
H95651-UN-10MAR10
A - Винты с головкой (7 шт.)
B - Щиток
Отверните винты с головкой под ключ (A) и снимите щиток (B).

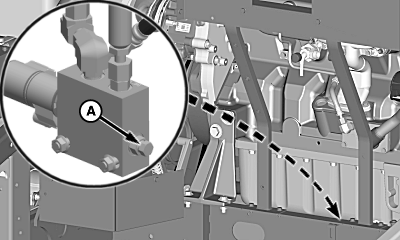

H95652-UN-10MAR10
A - Винт стравливания давления
Найдите клапан на передней стороне опорной балки и ослабьте винт стравливания давления (A) для того, чтобы сбросить давление в шкивах.

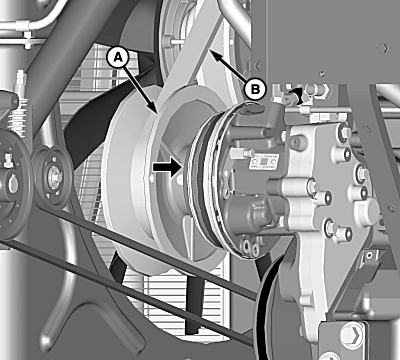

H95653-UN-31MAR10
A - Шкив
B - Ремень вентилятора с регулируемой скорость
Отпустив винт стравливания давления, потяните шкив (A) в направлении к двигателю, пока он не откроется полностью.Снимите ремень с регулируемой частотой вращения (B).
ПРИМЕЧАНИЕ: Ремень ДОЛЖЕН быть установлен вначале поверх ведущего шкива, а затем поверх ведомого шкива.
Установите запасной ремень с регулируемой частотой вращения.
ВАЖНО:
H95650-UN-10MAR10
A - Крепежные винты
B - Проставки
Пружина ДОЛЖНА быть не сжатой для того, чтобы позволить вентилятору с регулируемой частотой вращения регулировать частоту вращения.Установив ремень вентилятора с регулируемой скоростью, снимите винты с головкой (A) для того, чтобы разжать пружину, и установите ранее снятые втулки (B), как показано на рисунке.

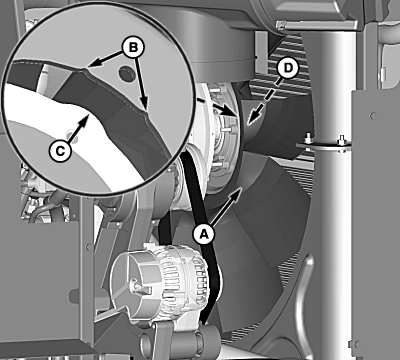

H95654-UN-10MAR10
A - Вентилятор в сборе
B - Указатели
C - Втулка
D - Винты с головкой (6 шт.)
Установите вентилятор в сборе (A) так, чтобы указатели (B) располагались на обеих сторонах ступицы (C).Установите ранее снятые винты с головкой (D). Затяните винты нормативным моментом.
| Наименование | Единица измерения | Спецификация |
| Крепежные винты | Момент затяжки | 40 Нм (30 фнт-фт) |
H95652-UN-10MAR10
A - Винт стравливания давления
Найдите клапан на передней стороне опорной балки и затяните винт стравливания давления (A).Установите снятый ранее щиток (передняя сторона) и закройте кожух сепаратора.
Установите снятый ранее щиток (задняя сторона) и воздуховод.
Закройте и защелкните дверцу вращающегося сита.
OUO6075,00006D9-59-20100331 |
