Дополнительное оборудование двигателя/приводной ремень вентилятора – замена (Tier 2/Stage II)
ВНИМАНИЕ:
H95646-UN-10MAR10
A - Защелка
B - Крышка люка сепаратора
ОСТАНОВИТЕ двигатель, включите стояночный тормоз и извлеките ключ из замка зажигания.Поверните защелку (A) для отпирания крышки люка сепаратора (B).
H95700-UN-15MAR10
A - Винты с головкой (7 шт.)
B - Щиток
Отверните винты с головкой под ключ (A) и снимите щиток (B).
H95701-UN-15MAR10
A - Гайки
B - Приводной ремень вращающегося решета
Ослабьте гайку (A) и снимите приводной ремень (B) вращающегося сита.
H95348-UN-15FEB10
A - Защелки
B - Дверка вращающегося решета
Оттяните защелки (A) и откройте дверцу вращающегося сита (B).
H95647-UN-10MAR10
A - Гайки (7 шт.)
B - Зажимы
C - Воздуховод
Снимите гайки (A) и ослабьте зажимы (B) шланга.Отложите воздухопровод (C) в сторону.
H95648-UN-10MAR10
A - Щиток
Снимите щиток (A).

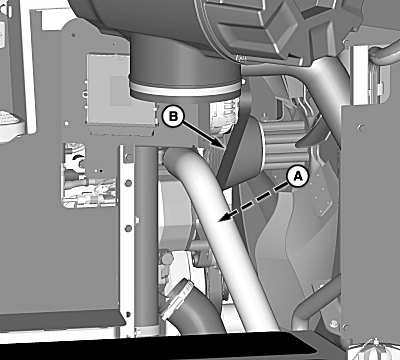

H95699-UN-15MAR10
H95702-UN-15MAR10

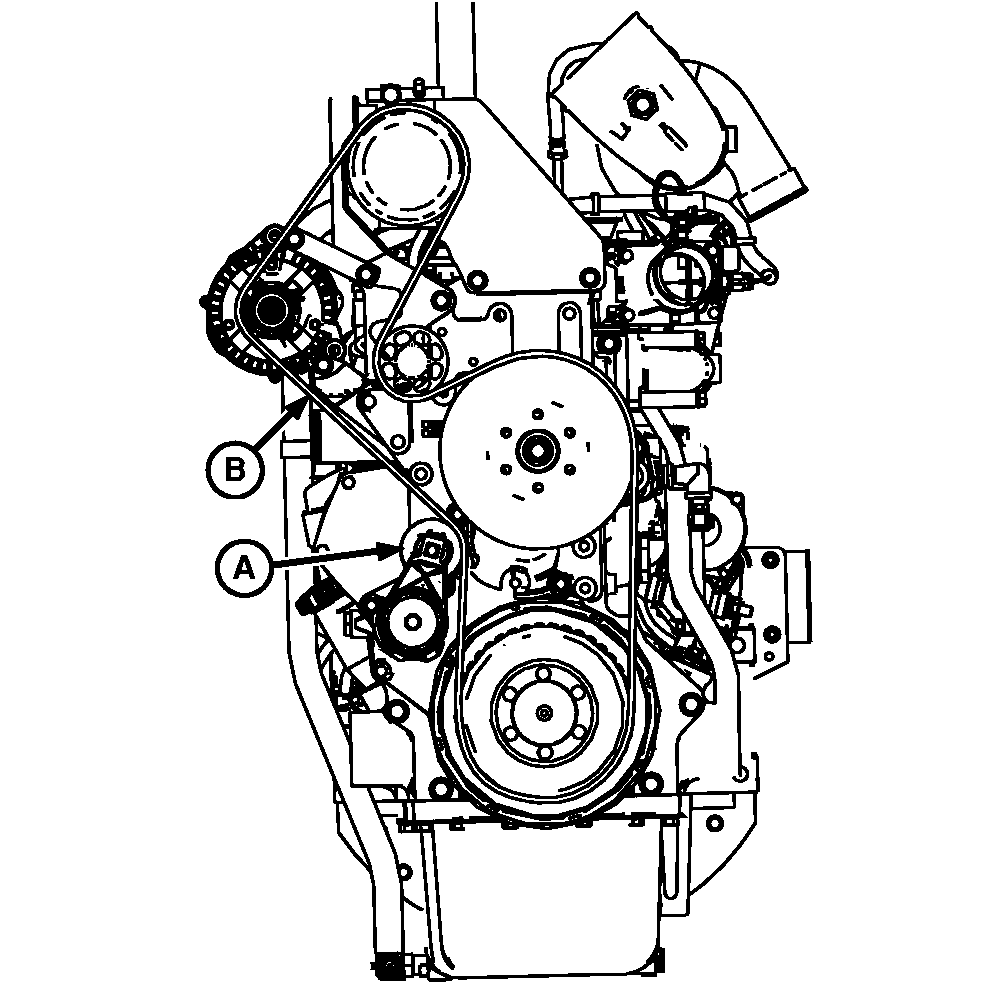

Дополнительное оборудование двигателя/приводной ремень вентилятора
A - Натяжитель
B - Дополнительное оборудование двигателя/приводной ремень вентилятора
Использовать монтировку для ослабления натяжения ремня, обеспечиваемого рычагом натяжителя (A).Снимите ремень (B) и поместите над вентиляторными лопастями для снятия.
Установите новый ремень над лопастями вентилятора.
Используйте монтировку для ослабления натяжения на рычаге натяжителя для того, чтобы установить новый ремень.
H95701-UN-15MAR10
A - Гайки
B - Приводной ремень вращающегося решета
Установите приводной ремень вращающегося сита (B).Затягивайте гайки (A) до тех пор, пока шайба не будет расположена между концом измерителя и нижней частью выступа.
Установите снятый ранее щиток (передняя сторона) и закройте кожух доступа сепаратора.
Установите снятый ранее щиток (задняя сторона) и воздуховод.
Закройте и защелкните дверцу вращающегося сита.
