Продольный наклон рамы приёмной камеры молотилки – регулировка
ВНИМАНИЕ:
H95791-UN-22MAR10
H95792-UN-22MAR10
Задние монтажные отверстия стопорной пластины
H95793-UN-22MAR10
Передние монтажные отверстия стопорной пластины
H95794-UN-22MAR10

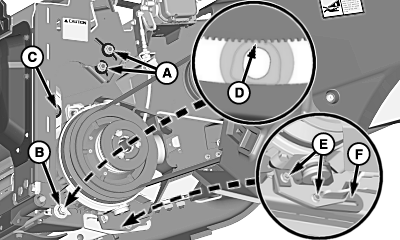

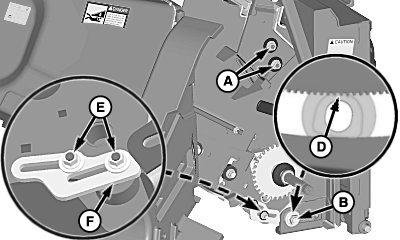

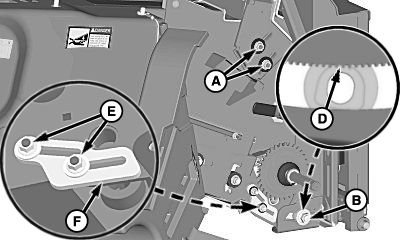

A - Гайки наклонной рамы, M16
B - Гайка наклонной рамы, M20
C - Винт с головкой
D - Шлицы под шайбу
E - Гайки
F - Стопорная пластина

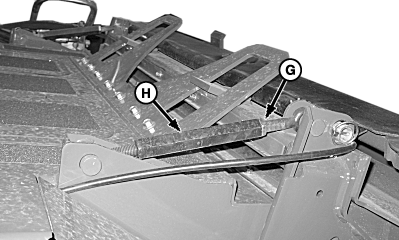

G - Стопорная гайка
H - Стяжная муфта
Если регулировка наклонной рамы вперед/назад выполняется с присоединенной жаткой, опустите ее на землю, чтобы ослабить напряжение стяжных муфт. ОСТАНОВИТЕ двигатель, включите стояночный тормоз и извлеките ключ из замка зажигания.Возможность наклона приёмной камеры используется для регулировки положения опорных пластин платформы относительно грунта. Наклон служит для компенсации разных размеров шин, настроек заднего моста и других параметров.
Ослабьте гайки приёмной рамы (A) и гайку (В) с обеих сторон приёмной камеры молотилки.
ВАЖНО: Не ослабляйте винт (C).
Отсоедините шлицы шайбы (D) от опорной пластины с обеих сторон приемной камеры молотилки.
ПРИМЕЧАНИЕ: При необходимости переместите правую стопорную пластину к задним монтажным отверстиям.
Ослабьте гайки (E) и передвиньте стопорную пластину (F) назад с обеих сторон приёмной камеры молотилки.
Ослабьте стопорные гайки (G) стяжных муфт с обеих сторон и при необходимости отрегулируйте стяжные муфты (H) для получения правильного угла наклона жатки.
Затяните стопорные гайки стяжной муфты с обеих сторон.
Установите шлицы шайбы (D) в опорной пластине и затяните гайки наклонной рамы (А и В) нормативным моментом.
| Наименование | Единица измерения | Спецификация |
| Гайки наклонной рамы M16 (А) | Момент затяжки | 300 Нм (221 фнт-фт) |
| Гайка наклонной рамы M20 (В) | Момент затяжки | 620 Нм (460 фнт-фт) |
ВАЖНО: После затяжки гаек стопорных пластин никакого зазора между стопорными пластинами и наклонной рамой вперед/назад не должно быть.
ПРИМЕЧАНИЕ: При необходимости прикрепите правую стопорную пластину к передним или задним монтажным отверстиям.
Переместите стопорные пластины (F) полностью вперед к наклонной раме вперед/назад с обеих сторон и затяните гайки (E) стопорных пластин нормативным моментом.
| Наименование | Единица измерения | Спецификация |
| Гайки стопорной пластины | Момент затяжки | 130 Nm (96 фнт-фт) |
H94359-UN-24JUN09

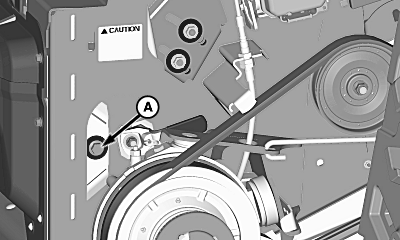

A - Болт шарнира
Регулировка наклона производится на заводе, но если были заменены шины или изменено положение мостов, может потребоваться дополнительная регулировка. Приблизительную регулировку можно провести, не подсоединяя жатку, используя следующий метод:- Установив машину на гладкую, ровную поверхность, опустите или поднимите приёмную камеру так, чтобы расстояние между шарнирным болтом (A) и грунтом соответствовало спецификации.
Наименование Единица измерения Спецификация Расстояние от шарнирного болта до грунта временной интервал 865 мм (34 дюйм.) - Используя уровень в качестве эталона, отрегулируйте положение наклонной рамы вперед/назад так, чтобы ее передний торец встал вертикально.
Если необходима дополнительная регулировка, см. описание дополнительной регулировки в Руководстве для оператора жатки.
