Приложение для монитора эксплуатационных характеристик

H95878-UN-29MAR10

Пиктограмма главного меню (дисплей) / кнопка главного меню (подлокотник)

H95847-UN-12OCT10

Пиктограмма приложения
для монитора эксплуатационных характеристик

Когда выделена пиктограмма монитора эксплуатационных характеристик, коснитесь или нажмите кнопку подтверждения.

Меню монитора эксплуатационных характеристик:

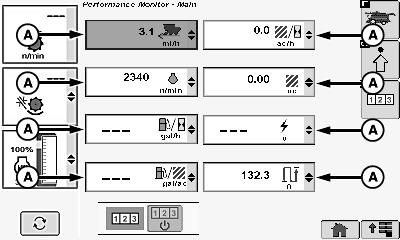

H95803-UN-05OCT10

A - Меню монитора эксплуатационных характеристик

Перенастроенное меню монитора эксплуатационных характеристик будет содержать следующие данные:

• Средний расход топлива на единицу топлива (галл./акр, л/га, галл./га, л/акр)
• Фактические данные о площади, обработанной за час
• Средняя площадь, обработанная за час
• Убранная площадь (данные собираются, когда включена запись)
• Расстояние (Сбор данных осуществляется постоянно. Вне зависимости от состояния записи)
• Текущий расход топлива в час (галл./ч, л/ч)
• Производительность в час (объём или вес)
• Счётчик веса
• Счётчик влажности

Когда выделен необходимый пункт меню, коснитесь или нажмите кнопку подтверждения:

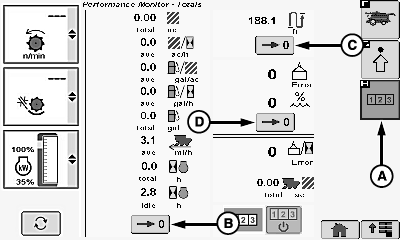

H95810-UN-05OCT10

H95811-UN-23MAR10

A - Пиктограмма общих значений

B - Пиктограмма обнуления счётчика площади

C - Пиктограмма обнуления счётчика расстояния

D - Пиктограмма обнуления счётчиков веса и влажности

E - Пиктограмма отмены

F - Пиктограмма обнуления

G - Пиктограмма OK

Удаление данных монитора эксплуатационных характеристик:

Когда выделена пиктограмма общих значений (A), коснитесь или нажмите кнопку подтверждения.

Когда выделена пиктограмма обнуления необходимого счётчика, коснитесь или нажмите кнопку подтверждения:

ПРИМЕЧАНИЕ: Удаление данных счётчиков площади, расстояния, веса и влажности в этом окне не приводит к удалению суммарных показателей по культуре, относящихся к параметрам “клиент”, “ферма”, “поле” и “культура”.

Удаляются данные только счётчиков в этом окне.

• Пиктограмма обнуления счётчика площади (B)
  • Показывает общую пройденную площадь с момента последнего обновления.
• Пиктограмма обнуления счётчика расстояния (C)
  • Показывает общее пройденное расстояние с момента последнего обновления.
• Пиктограмма обнуления счётчиков веса и влажности (D)
  • Показывает данные счётчиков веса и влажности с момента последнего обнуления.

На экране появится предупреждающее сообщение с просьбой подтвердить намерение обнулить общие значения.

ВАЖНО: При одновременном подключении нескольких дисплеев обнуление суммарных показателей, сохраненных на одном из них, может привести к обнулению общих данных в памяти других дисплеев.

ПРИМЕЧАНИЕ: Для возврата в предыдущее окно после выделения пиктограммы отмены (E) коснитесь или нажмите кнопку подтверждения.

Для обнуления общих данных коснитесь или нажмите кнопку подтверждения, когда выделена пиктограмма обнуления (F) или пиктограмма OK (G).

Расширенные настройки монитора эксплуатационных характеристик:

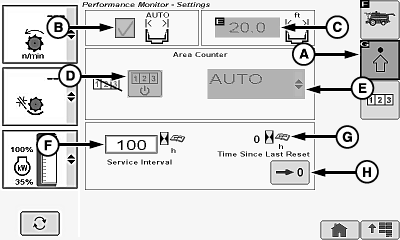

H95813-UN-05OCT10

A - Пиктограмма расширенных настроек

B - Флажок автоматической настройки ширины захвата

C - Флажок ширины захвата жатки

D - Статус записи (ВКЛ/ВЫКЛ)

E - Меню записи

F - Интервал обслуживания

G - Время с последнего сброса

H - Пиктограмма обнуления

• Флажок автоматической настройки ширины захвата (B)ПРИМЕЧАНИЕ: Каждый раз проверяйте эту кнопку-флажок и деактивируйте её.

• Флажок ширины захвата жатки (C)
  • ПРИМЕЧАНИЕ: Каждый раз деактивируйте её.
    Автоматически используются данные, введённые в окне настроек жатки.
• Статус записи (ВКЛ/ВЫКЛ) (D)ПРИМЕЧАНИЕ: Каждый раз деактивируйте её.

• Меню записи (E)ПРИМЕЧАНИЕ: Каждый раз деактивируйте и настраивайте автоматический режим.

• Периодичность сервисного обслуживания (F)
  • ПРИМЕЧАНИЕ: За 20 часов до наступления очередной даты технического обслуживания срабатывает предупреждающий сигнал и появляется сообщение.
    Интервалы технического обслуживания можно настроить в диапазоне 0–999 часов. После проведения обслуживания счётчик часов необходимо обнулить.
• Количество часов с момента последнего обнуления (G)
  • Показывает количество отработанных часов двигателя с момента последнего обнуления.
• Пиктограмма обнуления (H)
  • Удаляет показания счётчика с момента последнего технического обслуживания.

H95878-UN-29MAR10

Пиктограмма главного меню (дисплей) / кнопка главного меню (подлокотник)

H95845-UN-31MAR10

Пиктограмма главного окна комбайна

Когда выделена пиктограмма главного окна комбайна, коснитесь или нажмите кнопку подтверждения.
