Шестерни шнеков зерноочистки–Очистное отверстие

ВНИМАНИЕ:

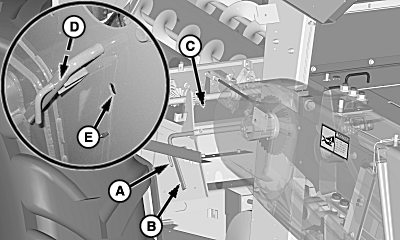

H95822-UN-24MAR10

A - Фиксирующий штифт

B - Рычаг

C - Очистное отверстие

D - Закрытое положение

E - Открытое положение

Позволяет механизатору выполнять очистку и осмотр зоны шестерен шнеков зерноочистки.

Извлеките фиксирующий штифт (A) и переместите рычаг (B) для открытия или закрытия очистного отверстия (C).

Переместите рычаг в требуемое положение:

• Закрытое положение (D)
• Открытое положение (E)
