Функция восстановление положения пластины днища

ПРИМЕЧАНИЕ:

H96245-UN-03MAY10

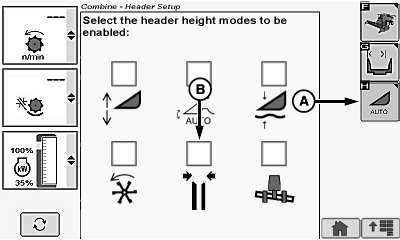

Пиктограммы настроек жатки

H95943-UN-05OCT10

Окно кукурузной жатки

A - Пиктограмма автоматических режимов высоты жатки

B - Пиктограмма восстановления положения пластин днища

Позволяет механизатору выбирать зазор между гидравлически регулируемыми пластинами днища и возвращаться к этому положению автоматически.

Для каждой используемой на машине жатки систему нужно откалибровать (см. раздел Процедуры калибровки).

Кнопки активирования 1, 2 и 3 на многофункциональной рукоятке используются для выбора одного из трех разных программируемых положений мотовила/положений дек.

Включение/выключение системы:

Когда выделена пиктограмма настроек жатки, коснитесь или нажмите кнопку подтверждения.

Когда выделена пиктограмма режимов автоматического управления высотой жатки (A), коснитесь или нажмите кнопку подтверждения.

Когда будет выделена пиктограмма восстановления положения пластин днища (B), нажмите кнопку подтверждения.

ПРИМЕЧАНИЕ: Флажок появляется, сигнализируя о включении системы или исчезает, сигнализируя о выключении системы.

Рабочий режим:

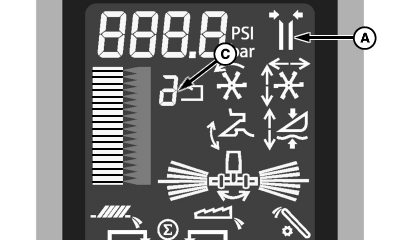

H98587-UN-14OCT10

H95091-UN-01NOV10

A - Пиктограмма восстановления положения пластин днища

B - Переключатель подъема мотовила и передвижения мотовила вперед-назад

C - Номер кнопки активирования

• Двигатель работает.
• Размыкающий переключатель режима дорожного движения находится в положении Поле.
• Надлежащим образом оборудованная жатка (с датчиками пластины днища) подсоединена к машине и откалибрована.

ПРИМЕЧАНИЕ: Сохраните заданное значение восстановления положения пластин днища, нажимая и удерживая выбранные кнопки активации 1, 2 или 3 на многофункциональном рычаге в течение 2 секунд. Пиктограмма (A) мигает, подтверждая сохранение заданного значения.

Активируйте режим восстановления положения пластин днища нажатием кнопки активирования 1, 2 или 3 на многофункциональном рычаге.

Номер кнопки активации (C) на дисплее указывает выбранную кнопку активации.

Пиктограмма восстановления положения пластины днища (A) появляется на дисплее, указывая на активность системы.

Используя переключатель подъема мотовила и перемещения мотовила вперед/назад (B), установите требуемый зазор между гидравлически регулируемыми пластинами днища. Левая сторона переключателя увеличивает зазор, а правая сторона - уменьшает.

Дисплей отображает текущий зазор пластины днища. Деки имеют диапазон регулирования от 0 (минимальное положение) до 9 (максимальное положение).

Ручное перемещение переключателя подъема мотовила и перемещения мотовила вперед/назад (D) на многофункциональном рычаге деактивирует зазор пластины днища.

Нажать кнопку активирования 1, 2 или 3, чтобы снова активировать систему. Пластины днища автоматически перемещаются в заданное положение.
