Калибровка урожайности

ВАЖНО:

H94478-UN-31MAR10

Пиктограмма диагностики

H94928-UN-11OCT10

A - Пиктограмма калибровки

B - Меню калибровки

C - Пиктограмма Ввести/принять

Для получения наилучших результатов следует выполнять калибровку вибрации под каждую культуру.

Когда выделена пиктограмма диагностики, коснитесь или нажмите кнопку подтверждения.

Когда выделена пиктограмма калибровки (A), коснитесь или нажмите кнопку подтверждения.

Когда выделено меню калибровки (В), коснитесь или нажмите кнопку подтверждения.

Когда выделена строка Урожайность, коснитесь или нажмите кнопку подтверждения.

Когда выделена пиктограмма Ввести/принять (C), коснитесь или нажмите кнопку подтверждения.

ПРИМЕЧАНИЕ:

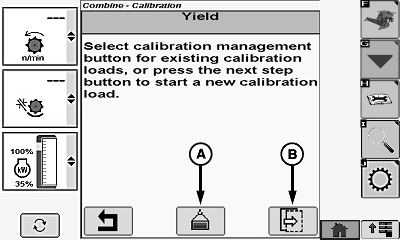

H96031-UN-05OCT10

A - Пиктограмма управления калибровкой

B - Пиктограмма перехода в следующее окно

Когда выделена пиктограмма перехода в следующее окно (B), коснитесь или нажмите кнопку подтверждения.

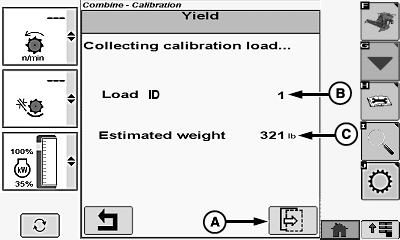

H96032-UN-05OCT10

A - Пиктограмма перехода в следующее окно

B - ID партии

C - Расчётный вес

• ID партии (B) – номер ID текущей партии, калибровка которой выполняется.
• ПРИМЕЧАНИЕ: Для выполнения калибровки масса партии собранного урожая должна составлять минимум 1360 кг (3000 фнт.).
  Расчётный масса (C) – масса партии, рассчитанный системой массового расхода во время калибровки.

Обновление фактических значений веса:

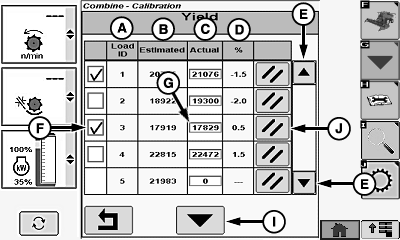

H96033-UN-05OCT10

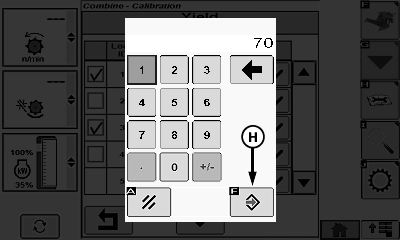

H96034-UN-05OCT10

A - Идентификатор партии

B - Расчётный вес

C - Фактический вес

D - Процентная шкала

E - Пиктограммы со стрелками вверх/вниз

F - Флажок выбора калибровки

G - Меню фактической массы

H - Пиктограмма ввода

I - Пиктограмма калибровки

J - Пиктограмма сброса

• ПРИМЕЧАНИЕ: В памяти системы можно сохранять до 13 идентификаторов партий, при превышении этого количества один из номеров ID необходимо удалить.
  Идентификатор партии (A) – номер ID партии в справочных целях.
• Расчётный масса (B) – масса партии, рассчитанная системой массового расхода во время калибровки.
• Фактический масса (C) – масса партии, ведённая пользователем.
• Процентная шкала (D) – разница в процентах между расчётным весом и фактическим весом.

  Формула:
  % ошибок	=	Расчётная масса (минус —) фактическая масса ÷ фактическая масса	X	Процентная шкала
  Пример:
  (0,5%)	=	(17919 — 17829) ÷ (17829)	X	(100%)

• Пиктограммы со стрелками вверх/вниз (E) используются для пролистывания списка во время поиска ID необходимой партии.

ПРИМЕЧАНИЕ: Флажок не активен, пока фактическая масса не будет введена пользователем.

• Ограниченная точность – калибровка не была выполнена пользователем. Система по умолчанию использует фиксированные откалиброванные значения, которые не подлежат изменению.
• Средняя точность – пользователем собрано и выбрано от одной до трёх партий. Система использует эти значения для регулировки внутреннего калибровочного значения.
• Высокая точность – пользователем собрано и выбрано минимум четыре партии. Система использует эти значения для регулировки внутреннего калибровочного значения. В памяти системы можно сохранить до 13 идентификаторов партий.ПРИМЕЧАНИЕ: В памяти системы можно сохранять до 13 идентификаторов партий, при превышении этого количества один из номеров ID необходимо удалить.


Когда поставлен нужный флажок выбора калибровки (F), коснитесь или нажмите кнопку подтверждения.

Когда выделено меню фактической массы (G), коснитесь или нажмите кнопку подтверждения.

Когда выделены нужные цифры, коснитесь или нажмите кнопку подтверждения.

ПРИМЕЧАНИЕ: Повторяйте процедуру, пока не появится значение фактической массы.

Когда выделена пиктограмма Ввести/принять (H), коснитесь или нажмите кнопку подтверждения.

ПРИМЕЧАНИЕ: Чтобы изменить откалиброванные значения урожайности, необходимо выделить пиктограмму калибровки. Пока пиктограмма возврата/назад выделена, значения не сохранены и не изменены.

Для изменения откалиброванных значений урожайности коснитесь или нажмите кнопку подтверждения, когда выделена пиктограмма калибровки (I).

Удаление ID партий и значений урожайности:

ПРИМЕЧАНИЕ: В памяти системы можно сохранять до 13 идентификаторов партий, при превышении этого количества один из номеров ID необходимо удалить.

Чтобы пролистать список ID партий и выбрать необходимый, коснитесь или нажмите кнопку подтверждения, когда выделены пиктограммы со стрелками вверх/вниз.

Когда выделена пиктограмма удаления необходимого ID партии (J), коснитесь или нажмите кнопку подтверждения.
