Центр плавких предохранителей

ПРИМЕЧАНИЕ:

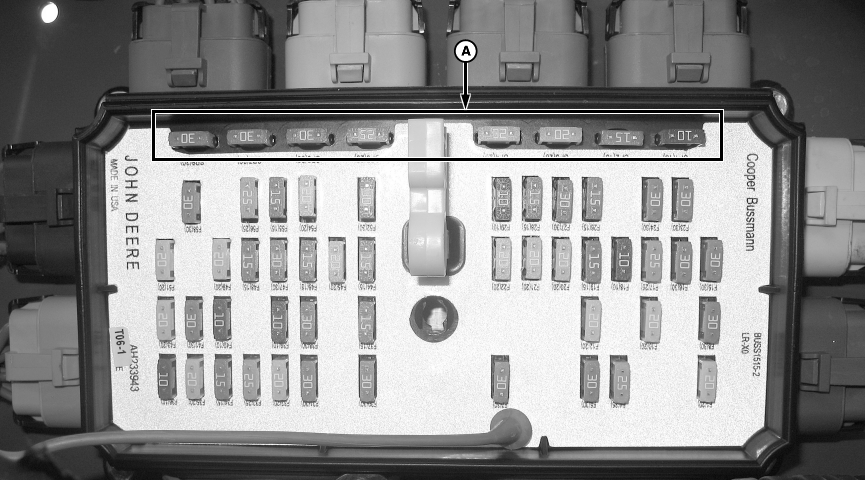

H96642-UN-27MAY10

• A– запасные предохранители
• F1 — Питание 3 правого блока питания 1 (RPM1)
• F2 — F3 не используется
• F4 — Питание 2 правого блока управления 1 (RCU1)
• F5 — Питание измерителя влажности (HMM) (при наличии)
• F6 — Не используется
• F7 — Питание 1 правого блока управления 1 (RCU1)
• F8 — Питание 1 правого блока питания 1 (RPM1)
• F9 — Не используется
• F10 — Питание 2 правого блока питания 1 (RPM1)
• F11 — Не используется
• F12 — Питание 4 правого блока питания 1 (RPM1)
• F13 — F15 не используется
• F16 — Питание 2 левого блока управления (LC2)
• F17 — Питание 5 левого блока питания 1 (LPM1)
• F18 — Питание модуля управления транспортным средством (VCM) (при наличии)
• F19 — Питание 5 правого блока питания 1 (RPM1)
• F20 — Питание 2 блока управления двигателем (ECU) (временный ярус 4/ступень III B)
• F21 — Питание блока управления двигателем (ECU) (не временный ярус 4/ступень III B)
• F22 — Питание 1 блока управления двигателем (ECU) (временный ярус 4/ступень III B)
• F23 — Вспомогательное питание вне кабины
• F24 — Питание 1 левого блока управления (LC2)
• F25 — Не используется
• F26 — Перекачивающий топливный насос
• F27 — Блок управления кабиной (CCU)
• F28 — Дозирующий насос
• F29 — Питание системного модуля рулевого управления (SSU)(при наличии)
• F30 — Питание 2 левого блока управления (LC1)
• F31 — Питание 1 левого блока управления (LC1)
• F32 — Рециркуляционный вентилятор
• F33 — Питание 5 блока питания кабины (CPMA)
• F34 — Питание 4 блока питания кабины (CPMA)
• F35 — Питание 3 блока питания кабины (CPMA)
• F36 — Питание автоматического регулирования температуры (ATC)
• F37 — Компрессор сидения
• F38 — Питание различного оборудования кабины 3
• F39 — Питание 3 левого блока питания 1 (LPM1)
• F40 — MWG, спутник, радио, первичный дисплей (PDU)
• F41 — Питание 1 левого блока питания 1 (LPM1)
• F42 — Не используется
• F43 — Рециркуляционный вентилятор
• F44 — Вспомогательные штепсельные розетки 1 и 2
• F45 — Питание кабины 2
• F46 — Дисплей GreenStar, приемник и первичный дисплей (PDU)
• F47 — Питание 4 левого блока питания 1 (LPM1)
• F48 — Питание 3 блока питания кабины (CPMA)
• F49 — Питание 3 блока питания кабины (CPMA)
• F50 — Не используется
• F51 — Питание 2 левого блока питания 1 (LPM1)
• F52 — Питание 1 блока питания кабины (CPMA)
• F53 — Не используется
• F54 — Питание различного оборудования кабины 1
• F55 — Потолочный плафон и зеркало с электроприводом
• F56 — Питание 2 блока питания кабины (CPMA)
• F57 — Не используется
• F58 — Питание 4 блока питания кабины (CPMA)

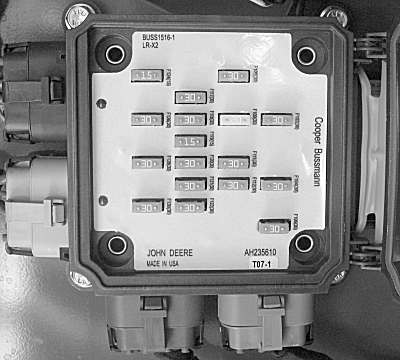

H96643-UN-27MAY10

• F100 — F101 не используется
• F102 — Питание 1 блока питания кабины 2 (CPM2)
• F103 — F105 не используется
• F106 — Питание 2 блока питания кабины 2 (CPM2)
• F107 — Не используется
• F108 — Питание 4 левого блока питания 2A (LPM2A)
• F109 — Питание 1 левого блока питания 2A (LPM2A)
• F110 — F116 не используется
• F117 — Питание 3 левого блока питания 2A (LPM2A)
• F118 — Питание 2 левого блока питания 2A (LPM2A)
• F119 — Питание 1 правого блока управления 2 (RCU2)
• F120 — Питание 1 левого блока питания 2B (LPM2B)
• F121 — Питание 3 левого блока питания 2B (LPM2B)
• F122 — Питание 2 левого блока питания 2B (LPM2B)
• F123 — Не используется
• F124 — Питание 2 правого блока управления 2 (RCU2)
• F125 — Не используется
• F126 — Питание 5 левого блока питания 2A (LPM2A)
• F127 — Не используется
• F128 — Питание 4 левого блока питания 2B (LPM2B)
• F129 — Не используется
• F130 — Питание 5 левого блока питания 2B (LPM2B)
