Ксеноновые лампы фар (дополнительно) – замена
ВНИМАНИЕ:

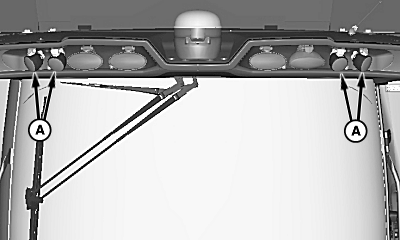

H96644-UN-27MAY10
A - Ксеноновые лампы высокой интенсивности
Избегать серьезных травм, возможно смертельных, связанных с поражением электрическим током и взрывом баллона лампы. Питание лампы осуществляется от напряжения в 25000 В. Не начинайте установку ксеноновых ламп и балластного устройства, пока не будут выключены фары, заглушен двигатель, включен стояночный тормоз, извлечен из замка ключ зажигания и надеты средства индивидуальной защиты органов зрения.Если ксеноновые лампы до этого момента работали, подождите не менее пяти минут, прежде чем приступать к их замене.
Поднять камеру питателя и опустить предохранительный упор перед заменой или регулировкой передних фар.
Ксеноновые лампы (A) находятся с обеих сторон кабины, как показано на рисунке.

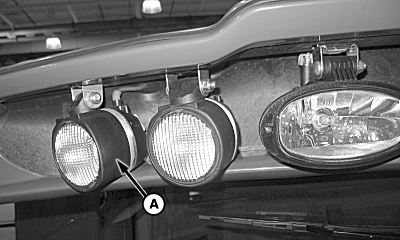

H96646-UN-27MAY10

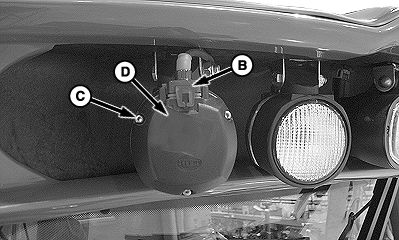

H96634-UN-26MAY10

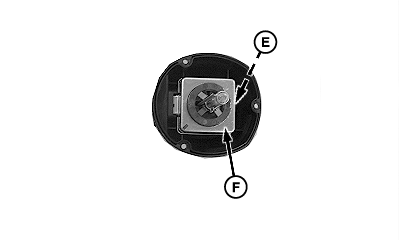

H96635-UN-26OCT10
A - Корпус лампы
B - Разъём
C - Винты с головкой под торцевой ключ (3 шт.)
D - Задний корпус
E - Запорный язычок
F - Ксеноновая лампа высокой интенсивности
Отверните корпус фары (A) от кабины наружу.Отсоедините разъём (В) жгута проводов от узла лампы.
Открутите винты с головкой под торцевой ключ (C) и снимите задний корпус (D).
Поднимите стопорный язычок (E) и извлеките ксеноновую лампу (F).
ВАЖНО: Держите ламу за цоколь и не дотрагивайтесь до стекла.
Снимите и замените лампу.
Установите задний корпус в корпус фары и зафиксируйте винтами с головкой под торцевой ключ.
Подсоедините жгут проводов и поверните корпус фары в рабочее положение.
В соответствии с необходимостью то же самое повторите с другими фарами.
OUO6075,0000790-59-20101104 |
