Секции молотилки и пальцы сепаратора (пулевидный ротор) – снятие и установка

1. ВАЖНО:

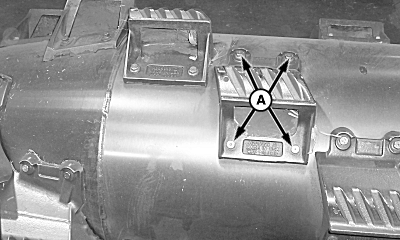

   H82539-UN-07MAR05

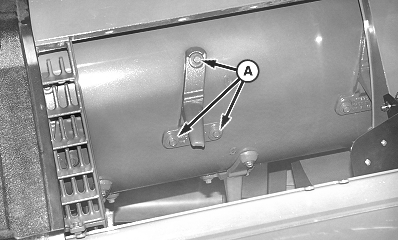

   H73898-UN-30OCT02

   A - Винт с головкой

   Ротор является сбалансированным узлом. Для сохранения баланса секции и пальцы следует заменять наборами по три штуки. Комплекты для замены, включающие новые крепежные болты с нанесенной резьбовой смазкой и герметиком, можно приобрести как запчасти. Отвинтившиеся пальцы или секции могут стать причиной повреждения машины.

   Если пальцы или секции потребуется удалить не для замены, а для другой цели, пометьте положение пальцев/секций и ротора, прежде чем удалять их. Для сохранения баланса устанавливайте их в том же месте, откуда они были удалены. Всегда используйте только новые винты с головкой.

   Если замена производится по причине поломанных или поврежденных зубьев, обязательно удалите отходы и очистите передний поперечный шнек. Если не сделать этого перед начальным запуском, сломанные пальцы могут снова попасть в механизм и стать причиной повреждения других пальцев.

   Снимите решетки сепаратора или секции подбарабанья, чтобы получить доступ к ротору. (См. Секции подбарабанья – Снятие и установка.)

---




2. Проверьте износ секций молотилки и пальцев сепаратора с помощью щупа-измерителя HXE30352.

3. Отверните винты с головками (A) и снимите секцию или палец.

4.

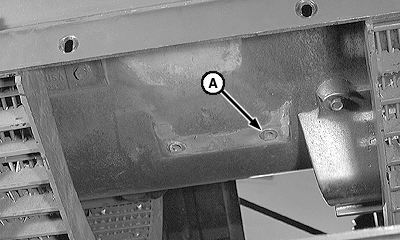

   H54006-UN-18FEB99

   A - Резьбовая вставка

   Проверьте резьбовые вставки RIVNUT® (A). Если пружина повреждена, замените ее.

---




5. Если даже одна секция или палец требует замены, замените всю группу целиком. Пример: Если замены требует элемент 2, замените также элементы 1 и 3.

6. Для идентификации секций и пальцев использовать схему Местоположение молотильных секций и пальцев сепаратора.

   ПРИМЕЧАНИЕ: Компактная конфигурация ротора по сравнению со стандартной конфигурацией ротора: Снимите элементы 7, 9 и 11, 13, 15 и 17, 20, 22 и 24 (после снятия этих элементов будет видна маркировка “O” на роторе) и установить крепежные детали для предотвращения скопления растительной массы в отверстиях (см. Стандартная конфигурация ротора, ниже в этом разделе.)

   Группы молотильных секций (стандартная конфигурация ротора)	Группы зубьев сепаратора (стандартная конфигурация ротора)
   Секции группы 1 = 1, 2, 3	Пальцы группы 1 = 1, 4, 5
   Секции группы 2 = 4, 5, 6	Пальцы группы 2 = 2, 3, 6
   Секции группы 3 = 7, 8, 9	Пальцы группы 3 = 8, 9, 11
   Секции группы 4 = 10, 11, 12	Пальцы группы 4 = 7, 10, 12
   Секции группы 5 = 13, 14, 15	Пальцы группы 5 = 13, 16, 18
   	Пальцы группы 6 = 14, 15, 17
   	Пальцы группы 7 = 19, 22, 23
   	Пальцы группы 8 = 20, 21, 24
   Группы молотильных секций (компактная конфигурация ротора)	Группы зубьев сепаратора (уплотненная конфигурация ротора)
   Секции группы 1 = 1, 2, 3	Пальцы группы 1 = 1, 4, 5
   Секции группы 2 = 4, 5, 6	Пальцы группы 2 = 2, 3, 6
   Секции группы 3 = 7, 9, 11	Пальцы группы 3 = 8, 9, 11
   Секции группы 4 = 8, 10, 12	Пальцы группы 4 = 7, 10, 12
   Секции группы 5 = 13, 15, 17	Пальцы группы 5 = 13, 16, 18
   Секции группы 6 = 14, 16, 18	Пальцы группы 6 = 14, 15, 17
   Секции группы 7 = 19, 21, 23	Пальцы группы 7 = 19, 22, 23
   Секции группы 8 = 20, 22, 24	Пальцы группы 8 = 20, 21, 24

7. Затяните винты нормативным моментом.

   Наименование	Единица измерения	Спецификация
   Крепежные болты зубьев сепаратора и молотильных секций	Момент затяжки	90 Нм (66 фнт-фт)
