Секции молотилки и пальцы сепаратора (ротор XStream) — снятие и установка

Молотильные секции

1. ВАЖНО:

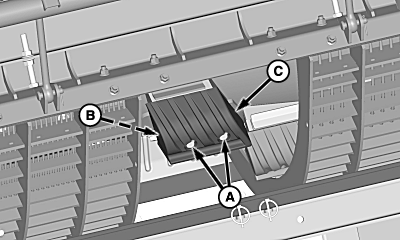

   H94732-UN-22SEP09

   A - Крепежные винты

   B - Прошитая лента

   C - Секция молотилки

   Ротор является сбалансированным узлом. Для сохранения баланса секции молотилки следует заменять комплектами по три штуки. При установке более одного комплекта не смешивайте и не подгоняйте секции. Комплекты для замены, включающие в себя крепежные винты с головкой с заранее нанесенным составом для фиксации резьбовых соединений и герметиком можно приобрести как запчасти. Всегда используйте только прилагающиеся в поставке винты с головкой. Расшатавшиеся зубья могут стать причиной повреждения машины.

   Снять секции подбарабанья, если это требуется для обеспечения доступа к секциям молотилки. (См. Секции подбарабанья — Снятие и установка).

---




2. Проверьте износ секции молотилки с помощью инструмента для измерения зазоров HXE30352.

3. При необходимости снимите и утилизируйте винты (А) и стопорную прошитую ленту (B) с секции молотилки (C).

4.

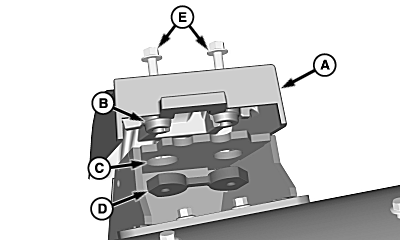

   H94747-UN-24SEP09

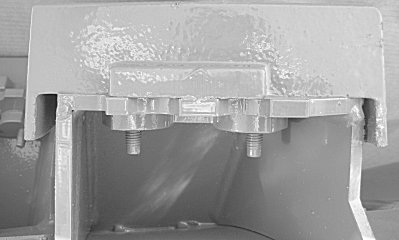

   H97768-UN-25AUG10

   Полностью сидит

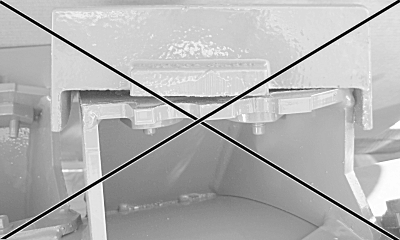

   H97769-UN-26AUG10

   Не полностью сидит

   A - Секция молотилки

   B - Выступ секции

   C - Отверстие в основании ротора

   D - Прошитая лента

   E - Крепежные винты

   Вставьте новую секцию молотилки (A) в основание ротора. (См. схему расположения секций молотилки).

   Группы молотильных секций

   Секции группы 1 = 1, 2, 3

   Секции группы 2 = 4, 5, 6

   Секции группы 3 = 7, 8, 9

   Секции группы 4 = 10, 11, 12

   Секции группы 5 = 13, 14, 15

---




5. Убедитесь, что выступ секции (B) плотно сел в отверстия в основании ротора (C).

6. Установите ранее снятую прошитую ленту (D) и прилагающиеся винты с головкой (E).

7. Затяните винты нормативным моментом.

   Наименование	Единица измерения	Спецификация
   Винты с головкой секций молотилки	Момент затяжки	87±9 Нм (64±7 фнт-фт)

   ВАЖНО: Убедитесь, что секции молотилки установлены правильно после затяжки.

8. ВАЖНО: Секции молотилки для риса выше секций для кукурузы/зерна. Уровень подбарабанья должен быть отрегулирован.

   Отрегулируйте горизонтальность подбарабанья. (См. информацию о выравнивании подбарабаний ниже в данном разделе.)

Пальцы сепаратора

1. ВАЖНО:

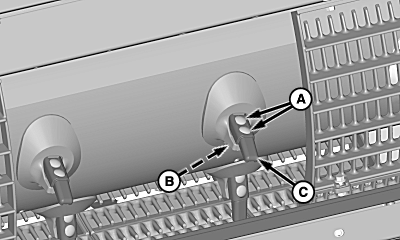

   H94733-UN-22SEP09

   A - Крепежные болты с закругленной головкой

   B - Стопорные гайки (2 шт.)

   C - Пальцы сепаратора

   Ротор является сбалансированным узлом. Для того чтобы сохранить балансировку, пальцы должны заменяться парами. При установке более одного комплекта пальцев не смешивайте и не подгоняйте их. Всегда используйте только прилагающиеся в поставке винты с головкой. Расшатавшиеся пальцы могут стать причиной повреждения машины.

   Для доступа к пальцам сепаратора снимите решетки сепаратора. (См. Секции подбарабанья — Снятие и установка).

---




2. Проверьте износ пальцев сепаратора с помощью инструмента для измерения зазоров HXE30352.

3. ПРИМЕЧАНИЕ: Для облегчения снятия переведите редуктор ротора в нейтральное положение.

   При необходимости снимите и утилизируйте винты с полукруглой головкой (А), гайки (B) и пальцы сепаратора (C).

4. ВАЖНО:

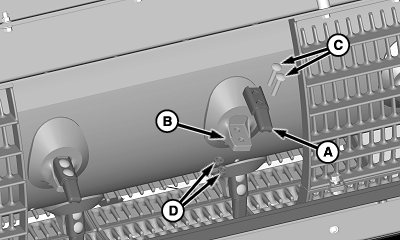

   H94751-UN-25SEP09

   A - Палец сепаратора

   B - Платформа ротора

   C - Крепежные болты с закругленной головкой

   D - Гайки

   Для того чтобы сохранить правильную балансировку, пальцы сепаратора ДОЛЖНЫ заменяться парами.
   • 1-2
   • 3-4
   • 5-6
   • 7-8
   • 9-10
   • 11-12
   • 13-14
   • 15-16
   • 17-18
   • 19-20



   Установите палец сепаратора (A) из комплекта поставки на платформу ротора (B). (См. схему расположения пальцев сепаратора).

---




5. Установите винты с полукруглой головкой (C) из комплекта поставки и зафиксируйте гайками (D).

6. Затяните гайки нормативным моментом.

   Наименование	Единица измерения	Спецификация
   Винты с головкой пальца	Момент затяжки	75±11 ‌Нм (55±8 фнт-фт)
