Левый подлокотник и спинка сиденья (сиденье премиум-класса) – настройки

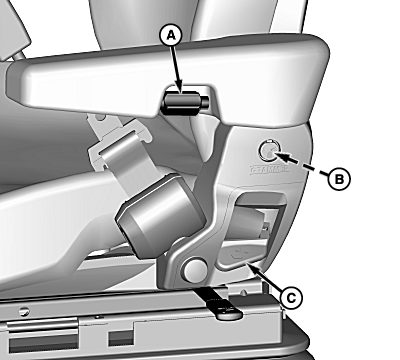

H96740
H96740-UN-14JUN10

A — Ручка регулятора положения подлокотника поднимает и опускает подлокотник. Поверните ручку по часовой стрелке, чтобы опустить подлокотник, и против часовой стрелки, чтобы его поднять.

B — Регулировка высоты подлокотника, для этого извлеките круглую заглушку в кожухе и ослабьте 13-миллиметровую гайку (1/2 дюйм.). Отрегулируйте положение подлокотника, затяните гайку нормативным моментом и вставьте заглушку.

НаименованиеЕдиница измеренияСпецификация
ГайкаМомент затяжки25 ‌Нм (221 фнт-дюйм.)

C — Рычаг регулятора угла положения спинки сиденья служит для установки угла положения спинки сиденья. Удерживая рычаг, отрегулируйте положение спинки сиденья, затем отпустите рычаг.

OUO6075,00007BC-59-20100809
