Правые щитки

ВНИМАНИЕ:

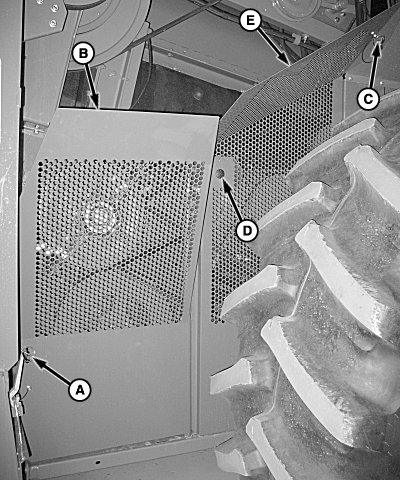

H96806
H96806-UN-09JUN10

A - Быстрозамыкающий штифт

B - Щиток

C - Быстрозамыкающий штифт

D - Защелка

E - Щиток

ОСТАНОВИТЕ двигатель, включите стояночный тормоз и извлеките ключ из замка зажигания.

Задний щиток и средний щиток вентилятора – для технического обслуживания ремней извлеките быстрозапорный штифт (A) и откройте щиток (B).

Извлеките быстрозапорный штифт (C) и поверните защелку (D) для открытия.

Поднимите и снимите задний щиток (B) и средний щиток (E) вентилятора.

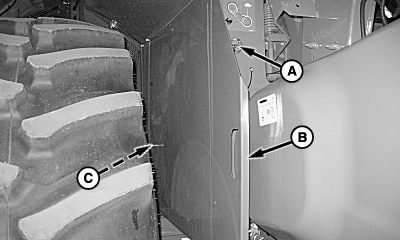

H96807
H96807-UN-09JUN10

A - Быстрозамыкающий штифт

B - Щиток

C - Винт с головкой

Передний щиток сепаратора – извлеките быстрозапорный штифт (A) и толкните щиток (B) вперед.

Открутите винт (C) и снимите щиток.

OUO6075,00007C7-59-20100928
