Щитки с левой стороны
ВНИМАНИЕ:
H74780-UN-14JAN03
A - Быстрозапорный штифт
B - Быстрозапорный штифт
C - Крепежные винты

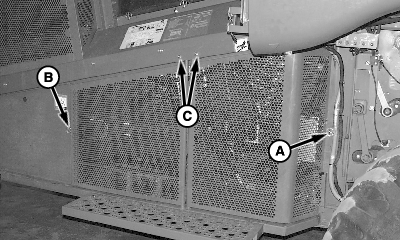

ОСТАНОВИТЕ двигатель, включите стояночный тормоз и извлеките ключ из замка зажигания.Боковые щитки– Для снятия щитков снимите быстрозапорный штифт (A и B).
Снимите винты (C) и поднимите щитки, чтобы снять их.
H96803-UN-09JUN10
A - Быстрозапорный штифт
B - Защелка
C - Щиток
Щиток вентилятора – Снимите быстрозапорный штифт (A) и поверните защелку (B) для того, чтобы снять щиток (C).
H96804-UN-09JUN10
A - Штифты быстрой фиксации
B - Щиток

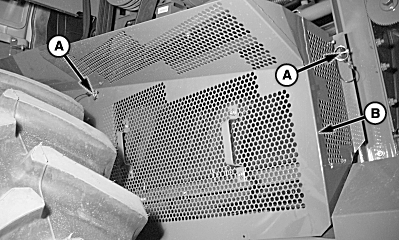

Верхний щиток сепаратора– снимите быстрозапорные штифты (A) и снимите щиток (B).
H96804-UN-09JUN10
H96805-UN-09JUN10
A - Штифты быстрой фиксации
B - Щиток
C - Винт с головкой
D - Щиток

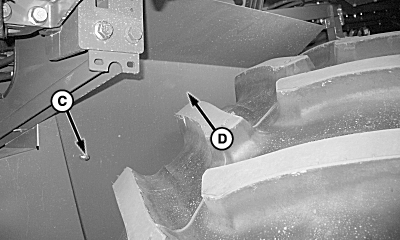

Передний щиток сепаратора– снимите быстрозапорные штифты (A) и снимите щиток (B).Открутите винт с головкой (C) и толкните передний щиток сепаратора (D) назад для того, чтобы снять его.
