Снятие передних колес — двускатные колеса

1. ВНИМАНИЕ:


   TS696-UN-21SEP89

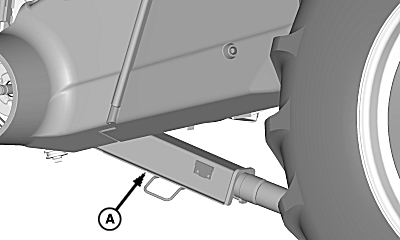

   H90891-UN-26FEB08

   A - Предохранительный упор

   Во избежание травмы, возможно смертельной, поднимите приёмную камеру и опустите аварийный ограничитель, прежде чем приступить к монтажу. На некоторых стадиях сборки вам придется работать под приёмной камерой.

   Если не установить аварийный ограничитель, приёмная камера может внезапно опуститься, причинив тяжелые, возможно смертельные, травмы.

   Поднимите приёмную камеру молотилки и опустите предохранительный упор (A).

---




2. Внутренние и наружные колеса: Установив передние шины на землю, ослабьте болты колёс на один полный оборот, но пока не снимайте их.

3. ВНИМАНИЕ:


   TS229-UN-23AUG88

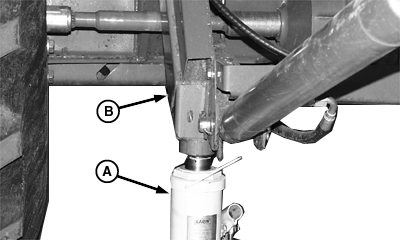

   H63871-UN-09MAY00

   A - Стойка

   B - Передняя ось

   Минимальная грузоподъемность домкрата ДОЛЖНА составлять 5443 кг (6 тонн). Чтобы уменьшить массу машины, НЕОБХОДИМО опорожнить зерновой бункер и снимите жатку.

   Поднимите переднюю часть машины с помощью домкрата (А).

---




4. ВНИМАНИЕ: Во избежание травм в результате внезапного движения машины убедитесь в том, что машина устойчиво стоит на опорах. Не опирайте машину на шлаковые блоки, полые кирпичи или опоры, не способные выдерживать длительной нагрузки. Не производите работы на машине, опирающейся только на домкрат.

   Прежде чем снимать колеса, убедитесь в том, что передний мост находится на опорах.

   Подставьте под передний мост (B) надежные опоры. Опустите машину на опоры и визуально и на ощупь убедитесь в том, что груз не шатается.

5. ВНИМАНИЕ: Колёсные узлы тяжелые, громоздкие и неудобные в обращении вследствие большого вылета колеса и обода. Для снятия колёс требуется два человека.

   Поддерживая узел наружных колес, снимите болты колес, шайбы, распорные втулки и передние колеса. Снимите узлы колёс с машины.

   ПРИМЕЧАНИЕ: Для транспортировки машины внутренние колеса можно не снимать. Аналогичным образом, техобслуживание наружных колес можно производить, не снимая внутренние колеса.

Для снятия внутренних колес выполните те же операции.

• Ослабьте болты колес на один полный оборот.
• Поставьте узел колеса на опоры.
• Снимите болты колес, шайбы, распорные втулки и внутреннее колесо.
