Установка передних колес — двускатные колеса

1. ВНИМАНИЕ:

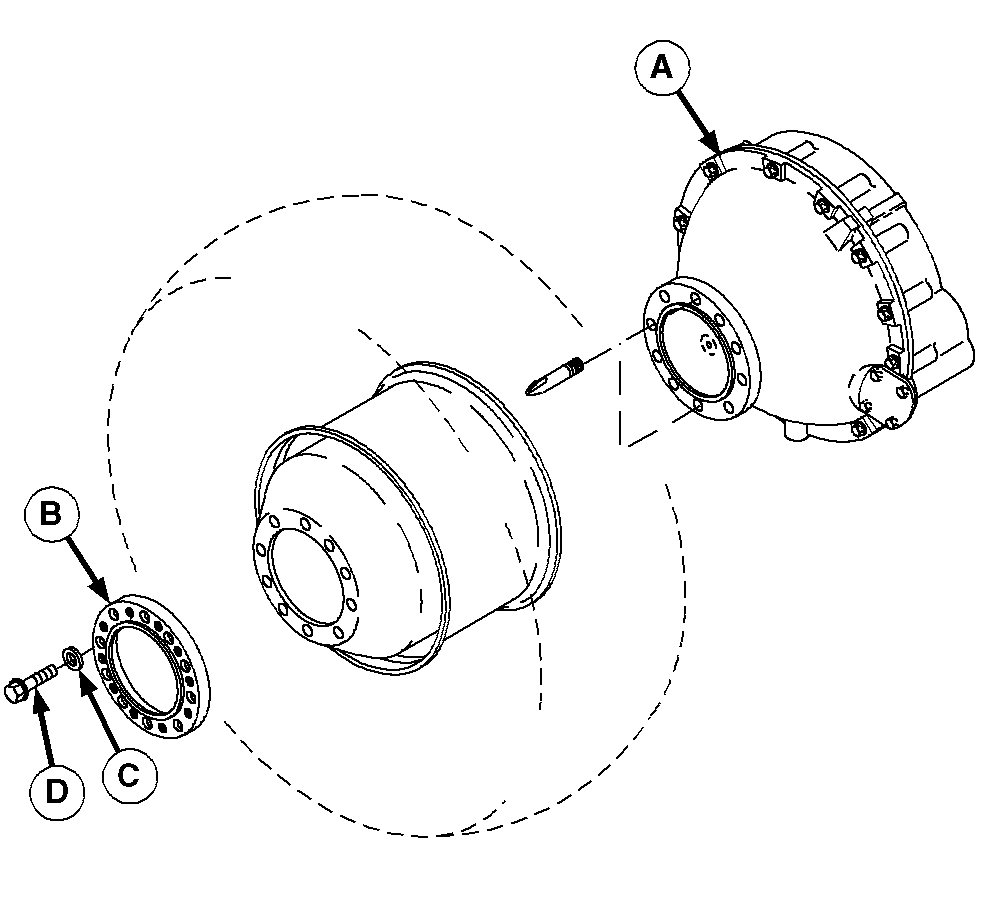

   H96886-UN-14JUN10


   H96863-UN-10JUN10

   Последовательность затяжки

   A - Ступица привода

   B - Распорное кольцо

   C - Шайбы (10 шт.)

   D - Колесные болты (10 шт.)

   Сдвоенные колеса тяжелые (приблизительно 340 кг (750 фунтов) без жидкостного балласта), и работать с ними трудно из-за большого вылета шины и обода. При обращении с колесами их центр тяжести может неожиданно перемещаться, и колеса трудно контролировать. Во избежание травм для контроля операций с колесами необходимо присутствие двух человек.

   ПРИМЕЧАНИЕ: При установке сдвоенных колес как внутренние, так и наружные колеса устанавливаются таким образом, чтобы нижние концы грунтозацепов шин были обращены вперед и вниз. Шины ДОЛЖНЫ быть установлены согласно инструкциям, так как в противном случае комбайн не будет двигаться.

   Чтобы облегчить установку колёс, рекомендуется использовать направляющую шпильку HXE16110.

   Установите направляющие шпильки в верхнее и нижнее отверстия приводной ступицы (А). Резьбовые концы шпилек должны входить в отверстие, так чтобы узкий конец был на одном уровне с внутренней поверхностью ступицы.

---




2. ВАЖНО: Из-за раззенкованной конструкции стопорного кольца, внутренние колесные болты должны проверяться и закручиваться только когда внешнее колесо снято.

   Внутреннее колесо устанавливается на ведущую ступицу (ободом внутрь) таким образом, чтобы шина примыкала к машине.

   Установите внутреннее колесо на шпильки таким образом, чтобы нижние концы грунтозацепов шин были обращены вперед и вниз.

3. Установите колесо с распорной втулкой (B) и закрепите с помощью шайб (C) и колесных болтов (D). Головки колесных болтов входят в более крупные отверстия, не имеющие резьбы.

4. Извлеките направляющие шпильки и замените на шайбы и колесные болты.

5. Затяните колесные болты крест-накрест согласно техническим требованиям таким образом, чтобы равномерно и плотно притянуть колесо к ступице.

   Наименование	Единица измерения	Спецификация
   Колёсные болты	Момент затяжки (в смазанном состоянии)	610 Нм (450 фнт-фт)

6. Выполните те же операции на другой стороне машины.

7. ВАЖНО:

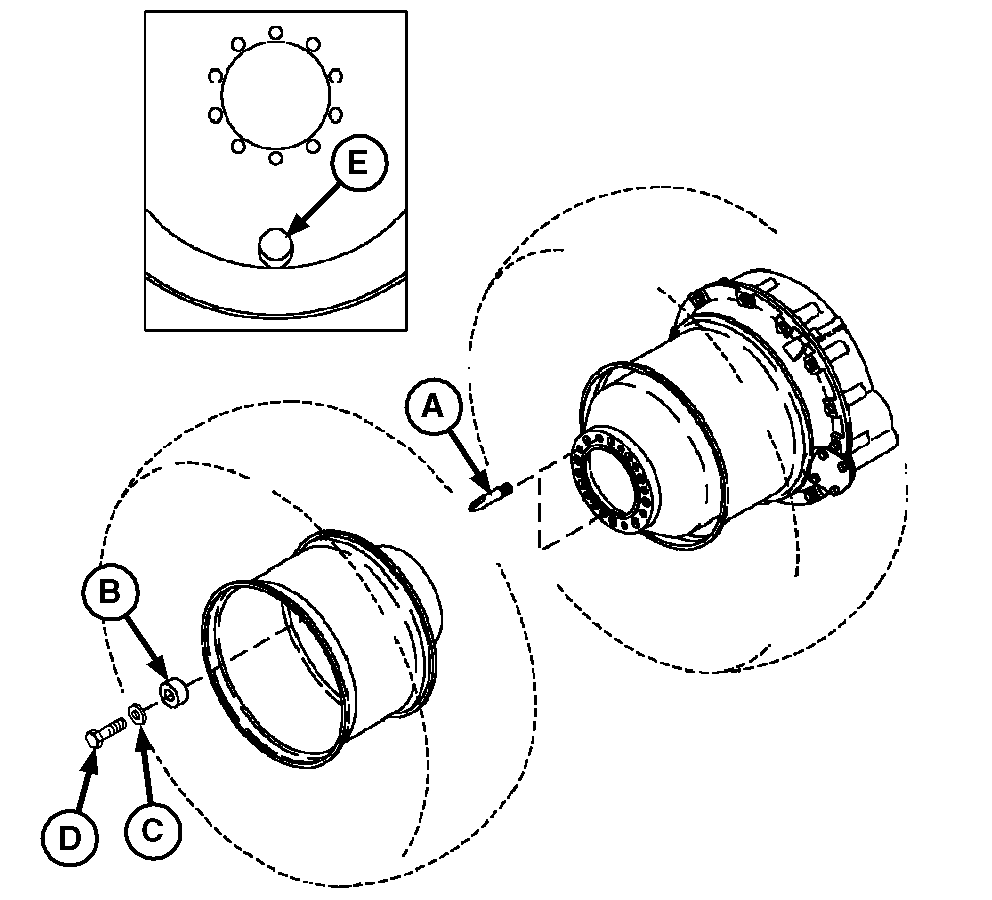

   H96887-UN-17JUN10


   H96863-UN-10JUN10

   Последовательность затяжки

   A - Направляющие шпильки

   B - Проставки

   C - Шайбы (10 шт.)

   D - Колесные болты (10 шт.)

   E - Паз для цепи

   Из-за раззенкованной конструкции стопорного кольца, внутренние колесные болты должны проверяться и закручиваться только когда внешнее колесо снято.

   ПРИМЕЧАНИЕ: На ободах наружных колес имеется паз (E) для цепи.

   Установка наружных колес: Установите направляющие шпильки (A) в верхнее и нижнее резьбовые отверстия распорного кольца. Витки резьбы шпильки должны дойти до конца отверстия.

---




8. Установить наружное колесо на шпильки таким образом, чтобы нижние концы грунтозацепов шин были обращены вперед и вниз.

9. Установите колесо с втулками (B) и закрепите с помощью шайб (C) и колесных болтов (D).

10. Извлеките направляющие шпильки и замените их проставками, шайбами и колёсными болтами.

11. Затяните колесные болты крест-накрест согласно техническим требованиям таким образом, чтобы равномерно и плотно притянуть колесо к ступице.

    Наименование	Единица измерения	Спецификация
    Колёсные болты	Момент затяжки (в смазанном состоянии)	610 Нм (450 фнт-фт)

12. Повторите шаги на противоположной стороне машины и опустите ее на землю.

13. Проверить давление в шинах и накачать их по мере необходимости. Давление в шинах см. Уход и обслуживание шин в данном разделе.
