Аккумуляторные батареи — снятие и установка

1.
   H83428-UN-01JUN05

   A - Переключатель батареи

   Поверните размыкающий переключатель батареи (A) против часовой стрелки в положение OFF (Выкл.).

---




2.

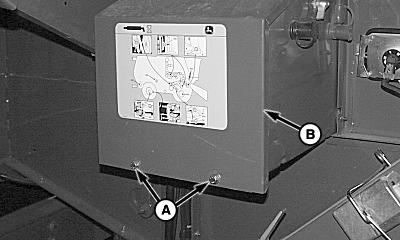

   H83464-UN-01JUN05

   A - Винты с головками

   B - Рассеиватель

   Чтобы получить доступ к аккумулятору, выверните винты (A) и снимите крышку (B).

---




3.

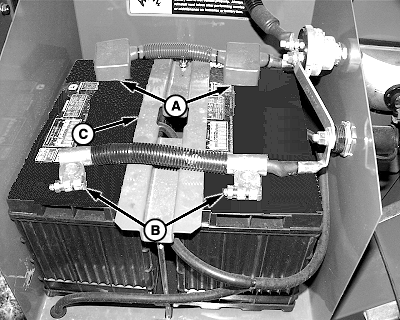

   H83385-UN-11JUL05

   A - Плюсовой кабель

   B - Минусовой кабель

   C - Хомут

   Отсоедините минусовой (-) кабель (B) от аккумуляторных батарей и клемму начала перехода по знаку минус.

---




4. Отсоедините плюсовой (+) кабель (A) и клемму начала перехода по знаку плюс.

5. Снимите хомут (C) и вентиляционные трубки аккумуляторной батареи.

6. Очистить батареи и зону их установки.

7. Установите аккумуляторные батареи в отсек и поставьте его на пластмассовый поддон.

8. Очистите кабели и клеммы аккумуляторной батареи и повторно подсоедините вентиляционные трубки.

9. Слегка затяните хомут (C).

10. Подсоедините плюсовой (+) кабель (A) и клемму начала перехода по знаку плюс.

11. Подсоедините минусовой (-) кабель (B) и клемму начала перехода по знаку минус.

12. Затяните хомут аккумуляторной батареи.

13.
    H83464-UN-01JUN05

    A - Винты с головками

    B - Рассеиватель

    Установите крышку (B) и закрепите ее ранее снятыми винтами (A) с головками.

---




14. Поверните размыкающий переключатель аккумуляторной батареи по часовой стрелке в положение ON (Вкл.).
