Секции верхнего/нижнего решета – Демонтаж и установка

1. ВНИМАНИЕ:

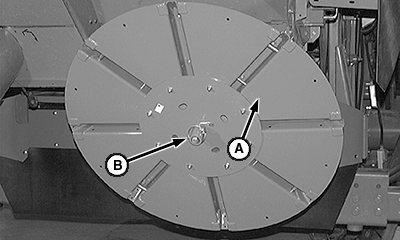

   H54063-UN-19FEB99

   A - Диск

   B - Быстрозамыкающий штифт

   Заглушите двигатель, затяните стояночный тормоз и выньте ключ зажигания во избежание неожиданного начала движения и получения травм.

   ПРИМЕЧАНИЕ: Соломоизмельчитель или соломоразбрасыватель должны быть полностью подняты для демонтажа деталей решета первой очистки/зернового решета.

   Процедура снятия решета аналогична процедуре для колосового решета.

   Поднимите соломоразбрасыватель (при наличии) и снимите штифты (B).

---




2. Снимите диски соломоразбрасывателя (A).

3.

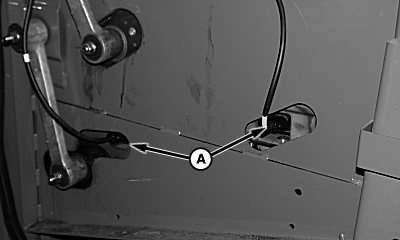

   H69954-UN-12SEP01

   A - Жгут проводов колосового решета/решета

   Отсоедините жгут электропроводов (A).

---




4. ПРИМЕЧАНИЕ:


   H75897-UN-09APR03

   A - Крепежные винты

   Двигатель решета первой очистки снимать не требуется.

   Для доступа к двигателю решета первой очистки отверните винты (A) и снимите крышку.

---




5.

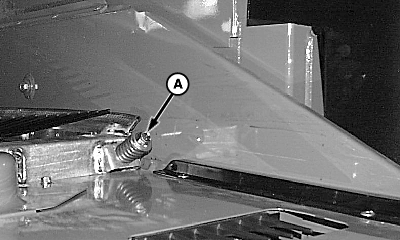

   H76684-UN-01MAY03

   A - Крепежные болты

   Отверните крепежные болты (A) колосового решета/решета и снимите пружины с обеих сторон.

---




6. Переместите элемент колосового решета/решета через заднюю часть машины.

7. Осмотрите зерновые уплотнения на элементе колосового решета/решета и при необходимости отремонтируйте.

8. Установите элемент колосового решета/решета через заднюю часть машины и затяните крепежные болты с обеих сторон согласно спецификации.

   Наименование	Единица измерения	Спецификация
   Крепежные болты колосового решета/решета	Момент затяжки	100 Нм (74 фнт-фт)

9.
   H75897-UN-09APR03

   A - Крепежные винты

   Установите крышку двигателя решета первой очистки и закрепите с помощью болтов (A).

---




10.
    H69954-UN-12SEP01

    A - Жгут проводов колосового решета/решета

    Подсоедините жгут электропроводов (A) и откалибруйте колосовое решето/решета (см. раздел “Процедуры калибровки”).

---




11. Установите диски разбрасывателя и опустите соломоразбрасыватель или соломоизмельчитель.
