Крышки зернового бункера (при наличии) – регулировка
ПРИМЕЧАНИЕ:

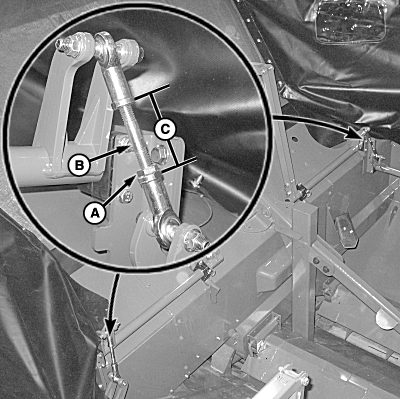

H96901-UN-15JUN10
A - Гайка
B - Болт
C - Номинальное расстояние, 64 мм (2-1/2 дюйм.)
Стяжные муфты следует регулировать только с левой стороны машины. Стяжные муфты с правой стороны машины не подлежат регулировке.Полностью поднимите крышки зернового бункера.
Ослабьте гайку (A) и установочный болт (B) таким образом, чтобы между торцами стяжных муфт образовалось номинальное расстояние (C), как показано на рисунке.
ПРИМЕЧАНИЕ: Увеличение расстояния между стяжными муфтами приводит к увеличению зазора между левой крышкой и передней/задней крышками.
Уменьшение расстояния между стяжными муфтами приводит к уменьшению зазора между левой крышкой и передней/задней крышками.
Когда необходимое расстояние будет получено, затяните гайку.
В соответствии с необходимостью повторите то же самое с другими стяжными муфтами.
