Ремень ускорителя подачи – замена
ВНИМАНИЕ:

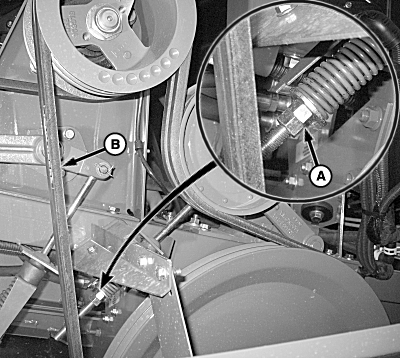

H96924-UN-16JUN10

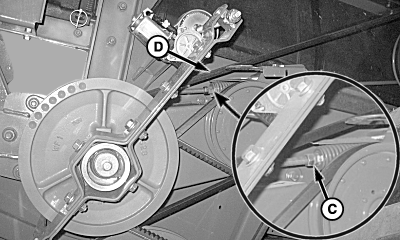

H96925-UN-16JUN10
A - Гайки
B - Передний ремень промежуточного вала
C - Гайки
D - Ремень
ОСТАНОВИТЕ двигатель, включите стояночный тормоз и извлеките ключ из замка зажигания.Ослабьте крепление гаек (A), чтобы ослабить натяжение переднего ремня промежуточного вала (B).
Ослабьте крепление гаек (C), чтобы ослабить натяжение ремней зерноочистки, вентилятора и шнека транспортера (D).
Снимите оба ремня со шкивов промежуточного вала, чтобы стало возможным снять ремень акселератора питающего аппарата.
H96926-UN-16JUN10
A - Рычаг
B - Кронштейн
Поднимите рычаг (A) вверх и наружу из паза в кронштейне (B), чтобы ослабить натяжение ремня ускорителя.Ремень акселератора подачи (стандартн. скорости, большой вместимости)

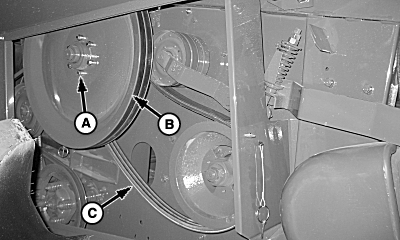

H86422-UN-28JUL06
A - Винты с головкой (6 шт.)
B - Шкив
C - Ремень акселератора питающего аппарата
Снимите винты с головкой (A) и шкивы (B).Снимите ремень акселератора питающего аппарата (C) и установите запасной ремень.
Установите шкив и закрепите его винтами с головками.
Нажмите рычаг вверх и внутрь через прорезь в кронштейне.
Отрегулируйте натяжение ремня ускорителя подачи так, чтобы шайба находилась между концом измерительного шаблона и нижней частью ступени.
Установите ремни зерноочистки, вентилятора и шнека транспортера и передний ремень промежуточного вала.
Отрегулируйте натяжение ремней так, чтобы шайба находилась между концом измерительного шаблона и нижней частью ступени.
Ремень акселератора подачи (высокоскоростной, высокопроизводительный) (дополнит.)

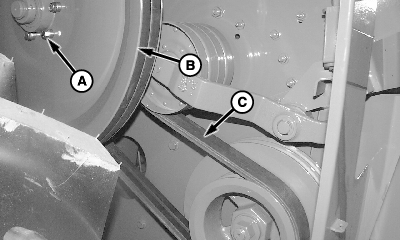

H75090-UN-06FEB03
A - Винты с головкой (6 шт.)
B - Шкив
C - Ремень акселератора подачи
Снимите винты с головкой (A) и шкивы (B).Снимите ремень акселератора питающего аппарата (C) и установите запасной ремень.
Установите шкив и закрепите его винтами с головками.
Нажмите рычаг вверх и внутрь через прорезь в кронштейне.
Отрегулируйте натяжение ремня ускорителя подачи так, чтобы шайба находилась между концом измерительного шаблона и нижней частью ступени.
Установите ремни зерноочистки, вентилятора и шнека транспортера и передний ремень промежуточного вала.
Отрегулируйте натяжение ремней так, чтобы шайба находилась между концом измерительного шаблона и нижней частью ступени.
OUO6075,00007F1-59-20101027 |
