Акселератор питателя (высокоскоростной, высокопроизводительный) (дополнит.) — переключение на низкую скорость

ПРИМЕЧАНИЕ:

H96926
H96926-UN-16JUN10

H75088
H75088-UN-07FEB03

H75076
H75076-UN-06FEB03

A - Рычаг

B - Кронштейн

C - Ремень

D - Ремень

E - Верхний шкив

Рекомендованные настройки скорости ускорителя подачи можно найти в разделе, посвящённом регулировкам техники в зависимости от типа культуры.

При изменении скоростей сепаратора убедитесь в том, что вы переключили питание в положение ВКЛ., а затем в положение ВЫКЛ. для того, чтобы техника перешла на новый скоростной режим работы.

Изменить скорость акселератора питателя и установить низкую скорость:

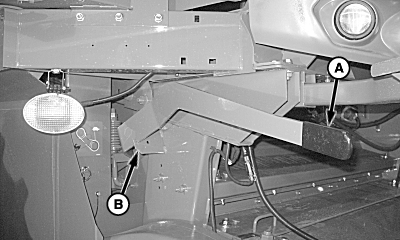

  • Поднимите рычаг (A) вверх и наружу из паза в кронштейне (B), чтобы ослабить натяжение ремня.

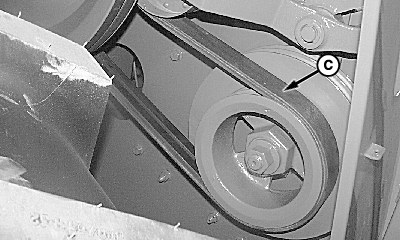

  • Снять ремень (C) с нижнего шкива и оставить его свободно свисать с верхнего шкива.
  • ПРИМЕЧАНИЕ: Ремень должен быть перекручен, чтобы встать между верхним шкивом и боковой стенкой.

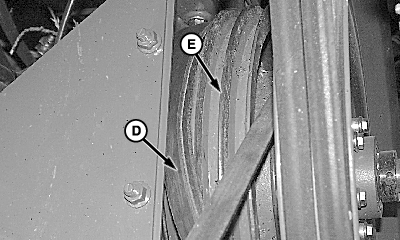

    Чтобы понизить скорость, снять ремень (D) с верхнего шкива (E) и переместить его на внутренний шкив.
  • Установить ремень (C) на внутренний ручей нижнего шкива.
  • Чтобы снова натянуть ремень, перевести рычаг вверх и в прорезь в кронштейне.

OUO6075,00007F3-59-20101027
