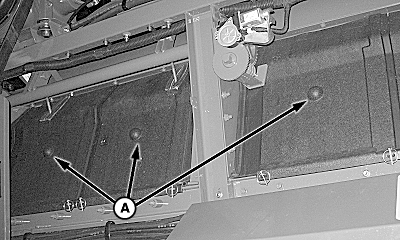

A - Крышки сепаратора
Для доступа к крышкам сепаратора снимите щитки.

Снимите крышки смотровых отверстий (A).
Проверьте износ секции подбарабанья с помощью инструмента для измерения зазоров AH204933.
ПРИМЕЧАНИЕ:

H96447-UN-20MAY10
A - Крепежные винты

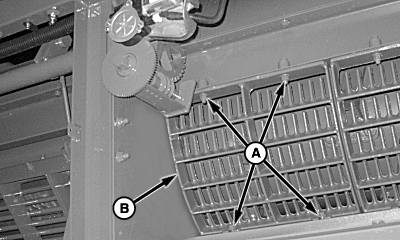

B - Решетка сепаратора
Снятие решетки сепаратора обеспечивает доступ к вращающемуся ротору для установки максимального зазора между подбарабаньем и молотильным элементом.
Снимите винты с головками (A) и решетку сепаратора (B).

H63543-UN-12APR00

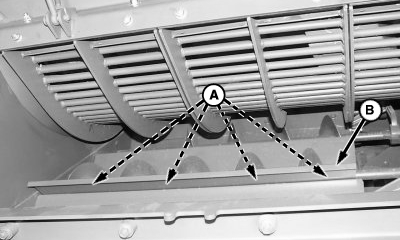

A - Крепежные винты
B - Отводные устройства
Ослабьте винты с головкой (A) и снимите левый металлический отражатель (B).

H63541-UN-12APR00

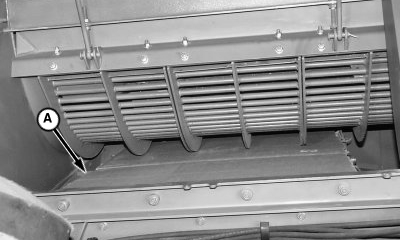

A - Картон
Положите кусок картона (A) или пластика на шнеки транспортера. Это защитит шнеки и обеспечит ровную поверхность, удобную для снятия подбарабаний.

H96929-UN-17JUN10

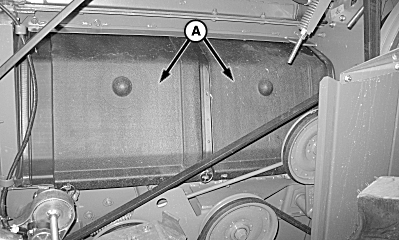

A - Крышка сепаратора
Для доступа к крышкам сепаратора снимите щитки.

Снимите быстрозапорные штифты и две передние крышки сепаратора (A) с правой стороны машины.
H75040-UN-04FEB03

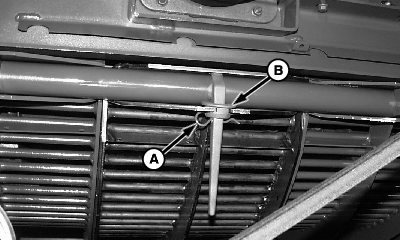

Стопор подбарабанья
A - Пружинный штифт
B - Стопор подбарабанья
Снимите пружинный стопорный штифт (A) со стопора подбарабанья (B).

Поднимите стопор подбарабанья и снимите ручки с каждой секции подбарабанья.
H63582-UN-14APR00

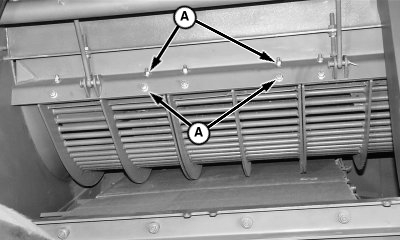

A - Винты с головкой (12 шт.)
Ослабьте винты с головками (А).

Полностью откройте подбарабанье. При этом весь вес подбарабаний будет поддерживаться основанием транспортирующих шнеков.
H63583-UN-14APR00

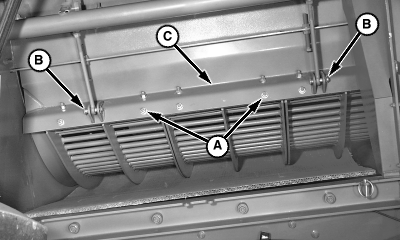

A - Винты с головкой (12 шт.)
B - Штифты
C - “Z”-образный пруток
Снимите винты с головкой (А).

Снимите шплинты, штифты (B) и Z-образный пруток (C).

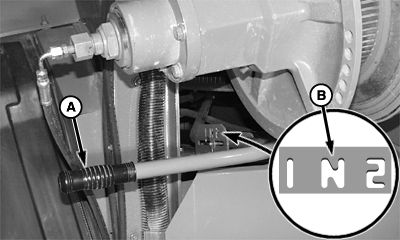

Проверните ротор так, чтобы зазор при расположении молотильных элементов находился у среднего подбарабанья.
Снимите центральную секцию подбарабанья.
Сдвиньте заднее подбарабанье к центру и снимите его.
Сдвиньте переднее подбарабанье к центру и снимите его.
Установите подбарабанья в обратном порядке.
H75041-UN-04FEB03

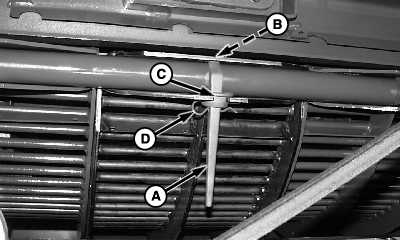

A - Рычаг
B - Канавка
C - Стопор подбарабанья
D - Пружинный штифт
Установите ручку подбарабанья (A) в паз (B) на секциях подбарабанья.

Установите стопор подбарабанья (C) и зафиксируйте его с помощью пружинного штифта (D).
H63583-UN-14APR00
A - Винты с головкой (12 шт.)
B - Штифты
C - “Z”-образный пруток
Установите Z-образный пруток (C) под торцом подбарабанья и вставьте винты, но не затягивайте их.

Установите штифты (B).
Полностью закройте подбарабанье.
H51980-UN-16FEB99

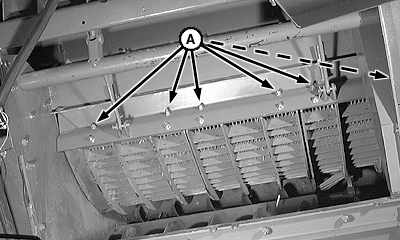

A - Крепежные винты
Убедитесь, что торцы подбарабаний плотно прилегают к Z-образному прутку; затем затяните сначала верхний ряд винтов (A).

Наконец, затяните нижний ряд винтов с головками.
Отрегулируйте уровень подбарабанья. (См. информацию о выравнивании подбарабаний ниже в данном разделе.)
ПРИМЕЧАНИЕ:

H96929-UN-17JUN10
A - Крышки сепаратора
Убедитесь, что верхний край крышки сепаратора находится под зажимами.
Установите крышки соломотряса (A).

Установите щитки, ранее снятые для обеспечения доступа к крышкам сепаратора.
H96447-UN-20MAY10
A - Крепежные винты
B - Решетка сепаратора
Установите решетку сепаратора (B) и зафиксируйте ее винтами с головками (A).

H63541-UN-12APR00
A - Картон
Снимите кусок картона (A) или полиэтилена со шнеков транспортера.

H63543-UN-12APR00
A - Крепежные винты
B - Отводные устройства
Установите отражатель (B) в исходное положение и затяните винты с головками (A).

H96446-UN-20MAY10
A - Крышка сепаратора
Установите крышки смотровых отверстий сепаратора (A).
