Ремень разгрузочного битера – замена

ВНИМАНИЕ:

H97122
H97122-UN-24JUN10

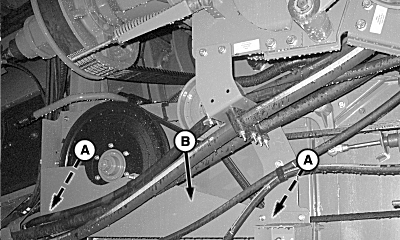

A - Крепежные винты

B - Щиток

ОСТАНОВИТЕ двигатель, включите стояночный тормоз и извлеките ключ из замка зажигания.

Отверните винты (A) и снимите щиток (B) с задней левой стороны машины.

H97123
H97123-UN-24JUN10

A - Гайки

B - Ремень разгрузочного битера

Ослабьте гайки (A) и снимите ленту (B) со шкива.


Машины, оснащенные соломоразбрасывателем

H99547
H99547-UN-05JAN11

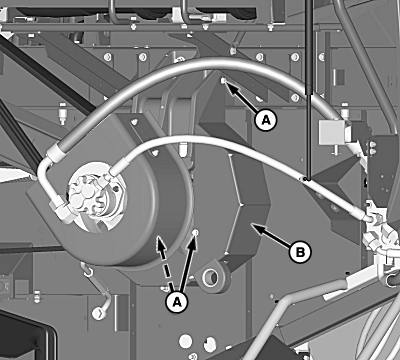

A - Крепежные винты

B - Щиток

Отверните винты с головкой под ключ (A) и снимите щиток (B).

H100562
H100562-UN-03MAR11

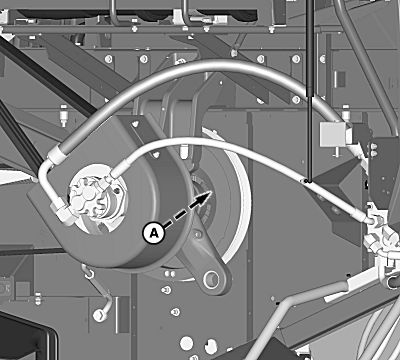

A - Ремень разгрузочного битера

Снимите и утилизируйте ремень (A) промежуточного вала.

Установите новый ремень разгрузочного битера на промежуточный вал.

Установите ранее снятый щиток и винты с головкой.


Машины, оборудованные измельчителем

H97125
H97125-UN-27OCT10

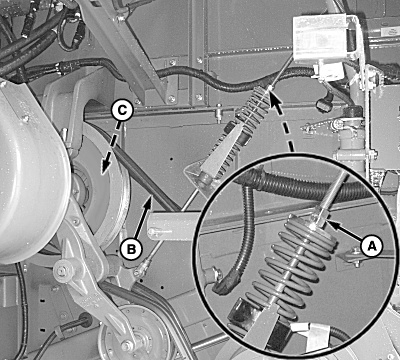

A - Гайки

B - Внутренний ремень привода измельчителя

C - Ремень разгрузочного битера

Полностью поднимите измельчитель переключателем слева и снимите щитки измельчителя.

ПРИМЕЧАНИЕ: Отметьте положение гаек натяжного механизма перед ослаблением для того, чтобы облегчить повторную сборку.

Ослабьте гайки (A) и снимите внутренний ремень (B) со шкива.

Снимите и утилизируйте ремень (C) с промежуточного вала измельчителя.

H97126
H97126-UN-27OCT10

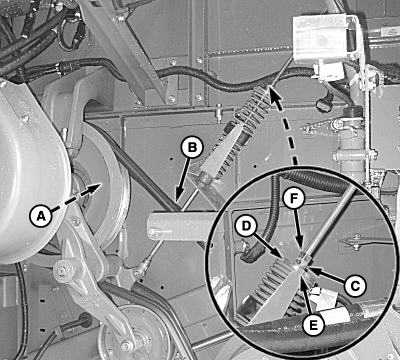

A - Ремень разгрузочного битера

B - Внутренний ремень привода измельчителя

C - Гайка

D - Шайба

E - Шаблон

F - Гайка

Установите новый ремень разгрузочного битера (A) на промежуточный вал измельчителя.

Установите внутренний ремень (В) и убедитесь в том, что ремень установлен на одной линии со шкивами.

Полностью опустите узел измельчителя переключателем слева.

Затягивайте гайку (С), пока шайба (D) не будет расположена между концом измерителя (Е) и нижней частью выступа. Затяните контргайку (F).

Установите ранее снятые щитки соломоизмельчителя.

H97124
H97124-UN-24JUN10

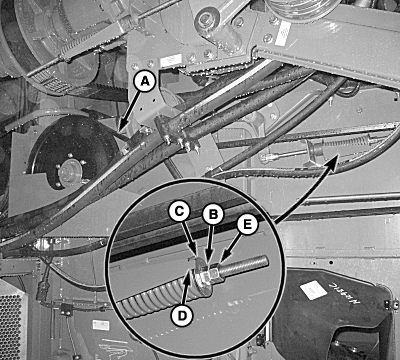

A - Ремень разгрузочного битера

B - Гайка

C - Шайба

D - Шаблон

E - Гайка

Установите ремень разгрузочного битера (A) на шкив.

Затягивайте гайку (B), пока шайба (C) не будет расположена между концом измерителя (D) и нижней частью выступа. Затяните стопорную гайку (Е).

H97122
H97122-UN-24JUN10

A - Крепежные винты

B - Щиток

Установите щиток (B) и закрепите винтами с головкой (A) и щитком (B).
