Вылет передних ведущих колес
ВНИМАНИЕ: Избегать травм, возможно смертельных, из-за поломки главной передачи и отсоединения ведущего колеса во время транспортного передвижения или работы в поле. Не превышать максимального вылета колеса.
ВАЖНО: Пользоваться только колесами, шинами и проставками, поставляемыми компанией John Deere. Использование компонентов других изготовителей, не отвечающих спецификации компании “John Deere”, приведет к аннулированию гарантии.
Не пользоваться сдвоенными колесами привертной конструкции. Они не отвечают требованиям компании John Deere.
Не использовать машину с вылетом задних колёс, если только она не оборудована вариантом 28L-26 по спецзаказу для задних колес для неприводных задних мостов. Вариант 28L-26 для колес должен использоваться с вылетом наружу в связи с требованиями к клиренсу.
H65047-UN-30OCT00
Одиночное колесо

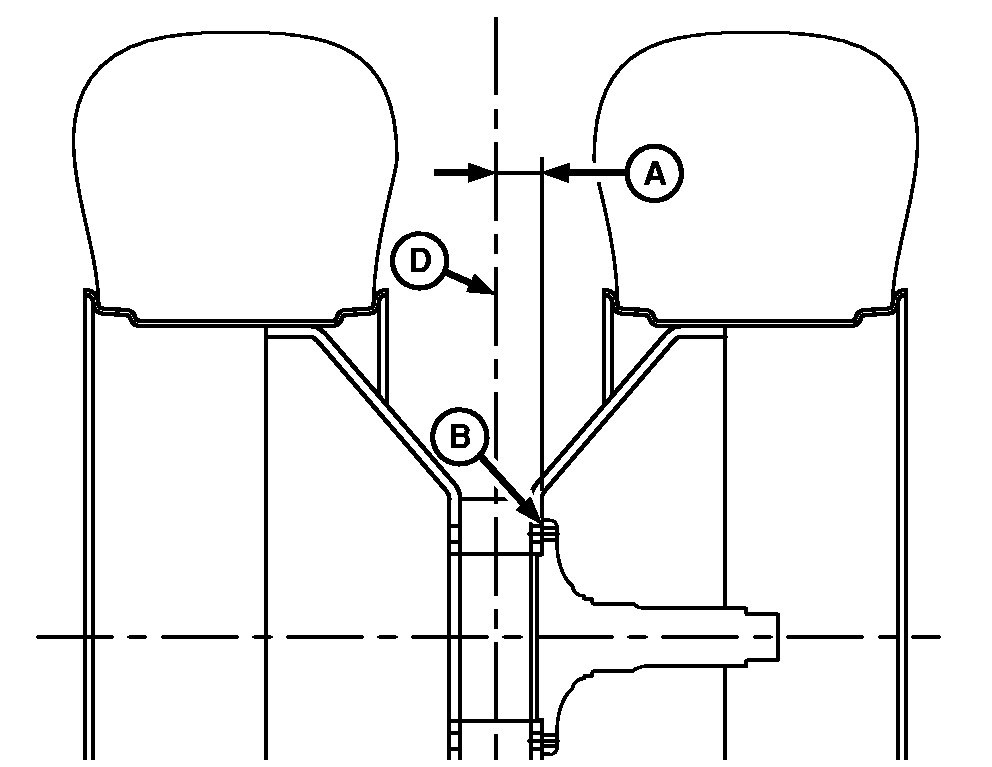

H65048-UN-30OCT00
Двускатные колеса
A - Расстояние
B - Поверхность шпинделя
C - Ось шины
D - Центровая линия сдвоенных колес
Величина вылета колес сильно влияет на срок службы деталей главной передачи. При установке ведущих колес убедиться, что расстояние вылета (A), замеренное от поверхности шпинделя (B) до центровой линии (C или D), лежит в пределах требований.| Наименование | Единица измерения | Спецификация |
| Максимальный выступ колеса | ||
| Одиночное колесо | Расстояние (минимум) | 114,3 мм (4-1/2 дюйма) |
| Двускатные колеса | Расстояние (минимум) | 50,8 мм (2 дюйма) |
OUO6075,0000829-59-20070315 |
