Очистка машины (однолетние и спец. культуры)

ВНИМАНИЕ:

H97186
H97186-UN-02NOV10

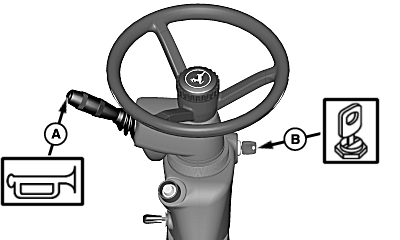

A - Гудок

B - Ключ замка зажигания

Во избежание травм никогда не производите очистку машины при работающем двигателе и включенном сепараторе. ОСТАНОВИТЕ двигатель, включите стояночный тормоз и извлеките ключ из замка зажигания.

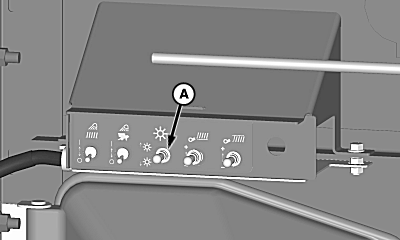

Изложенные далее рекомендации относятся к очистке машины для уборки сертифицированных семенных культур или при транспортировке машины в другие регионы.

ВНИМАНИЕ: Надежно обездвижьте жатку. Опустите аварийные ограничители мотовила.

Снимите жатку с машины.

Проведите машину по рядам в конце поля или по неровной дороге, чтобы сбить и стряхнуть налипшую почву. ОСТАНОВИТЕ двигатель, включите стояночный тормоз и извлеките ключ из замка зажигания.

Откройте или снимите все дверки, очистите отверстия от жидкостей.

ВНИМАНИЕ: Подайте звуковой сигнал (A), чтобы люди отошли от машины. При выбросе соломы стойте в стороне от машины.

Поверните ключ зажигания (B) для того, чтобы запустить двигатель.

Вводите сепаратор в зацепление до тех пор, пока мякина не перестанет выходить из задней части машины.

При низких оборотах двигателя несколько раз введите в действие сепаратор. Работа сепаратора на малых оборотах холостого хода удаляет налипшую почву с внутренней поверхности ротора.

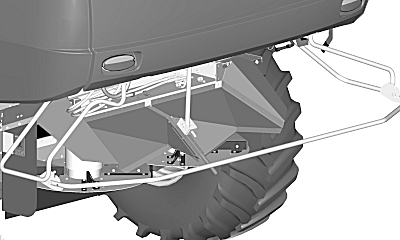

Дроссельной заслонкой поднимите обороты двигателя, дайте ему несколько минут поработать. Повторяйте цикл до тех пор, пока с задней части машины не прекратится выброс соломы.

ВНИМАНИЕ: При выбросе соломы не позволяйте посторонним подходить к машине.

Заведите машину на подкладные брусья так, чтобы правая сторона была примерно на 150 мм (6 дюйм.) выше левой, или запаркуйте машину на косогоре, чтобы высыпались комья земли.

ВНИМАНИЕ:

H39607
H39607-UN-11OCT88

Заглушите двигатель, включите стояночный тормоз, выньте ключ зажигания, заблокируйте колеса и опустите предохранительный ограничитель приемной камеры.

Работая со сжатым воздухом в пыльных условиях, пользуйтесь в качестве средств индивидуальной защиты защитными очками и респираторной маской. Шланг подачи воздуха должен иметь жесткий наконечник длиной 2 м (6 фт).

Начинайте очистку с верхней части комбайна и продвигайтесь вниз.

H62230
H62230-UN-19JAN00

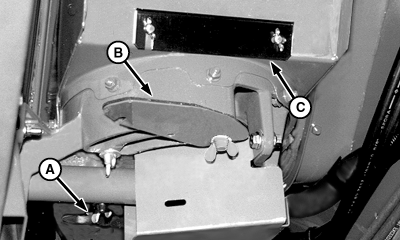

A - Очистное отверстие

B - Очистное отверстие

C - Очистное отверстие

Откройте дверцы для очистки (A), (B) и (C).

Вычистите зерно под поперечным шнеком зернового бункера.

Счистите зерно с краев поддона разгрузочного шнека на дно. Зерно следует вычищать из-под дверец, стоя на земле.

Ручное складывание шнека для чистого зерна (при наличии)

H98766
H98766-UN-21OCT10

H51797
H51797-UN-15JAN99

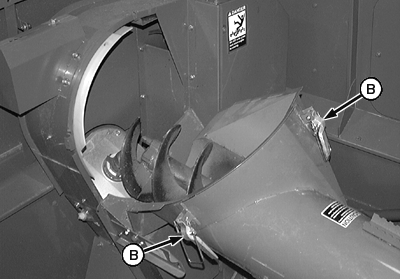

A - Пробоотборный желоб

B - Зажимы

Снимите пробоотборник (A) зернового бункера (при наличии) и установите его в положение для хранения внутри зернового бункера.

Ослабьте зажимы (B) и опустите шнек.

Очистите верхнюю поверхность и продолжайте чистить дальше вниз, очистите изнутри элеватор чистого зерна и цепь элеватора. Очистите со всех сторон.

H76204
H76204-UN-28APR03

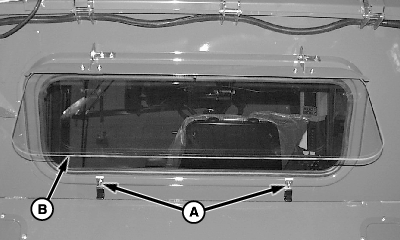

A - Зажимы

B - Окно зернового бункера

Отпустите зажимы (A) и поднимите заслонку зернового бункера (B).

Очистите зону за кабиной, вокруг первичного промежуточного вала и над сепаратором.

H87627
H87627-UN-13MAR07

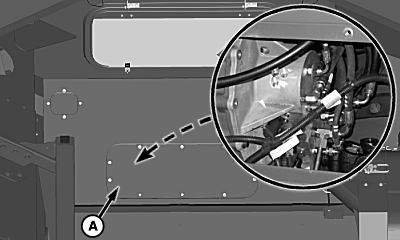

A - Дверца для обслуживания

Снимите дверцу для обслуживания (A) (при наличии) на передней стороне зернового бункера.

Очистите зону вокруг редуктора многоскоростной приемной камеры.

H95355
H95355-UN-15FEB10

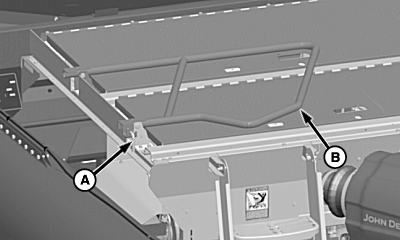

A - Штифт

B - Поручень

Вытащите штифт (A) и поднимите поручень (B) в штатное положение.

H95357
H95357-UN-15FEB10

H95358
H95358-UN-15FEB10

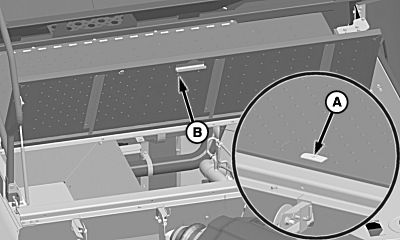

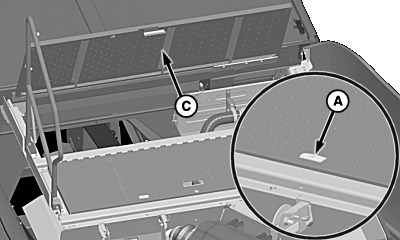

A - Защелка

B - Крышка двигателя

C - Крышка люка сепаратора

Поверните защелку (A) для того, чтобы открыть крышку люка двигателя (B) или крышку люка сепаратора (C).

Очистите верхнюю часть поверхности отсека двигателя и вокруг сепаратора на передней стороне двигателя.

Очистите весь двигательный отсек, особенно под двигателем.

Протрите все следы масла и смазки в двигательном отсеке.

H95353
H95353-UN-25AUG10

A - Фиксирующий штифт

B - Лестница

C - Кожух

Потяните фиксирующий штифт (A) и поворачивайте лестницу (B) до тех пор, пока она не застопорится на месте.

Откройте люк доступа фильтра (С), удерживаемый магнитом.

Очистите заднюю часть поверхности отсека двигателя.

Очистите весь двигательный отсек, особенно под двигателем.

Протрите все следы масла и смазки в двигательном отсеке.

H97189
H97189-UN-30JUN10

A - Конденсатор

B - Воздуховод под разрежением

C - Передаточный канал

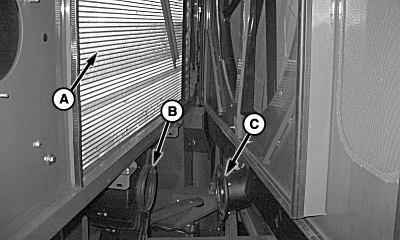

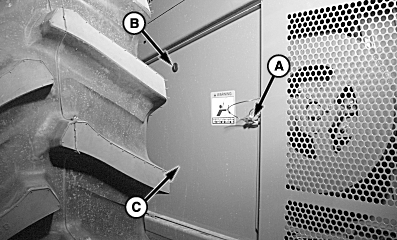

Откройте дверцу вращающегося сита (A) и очистите следующие участки изнутри: маслоохладитель, испаритель, охладитель наддувочного воздуха и радиатор.

Вычистите грязь из нижнего вакуум-провода (B) и воздуховода (C).

H62232
H62232-UN-19JAN00

H62233
H62233-UN-19JAN00

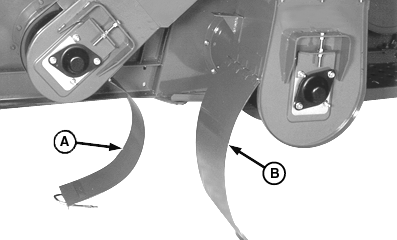

A - Дверца колосового элеватора

B - Дверца элеватора чистого зерна

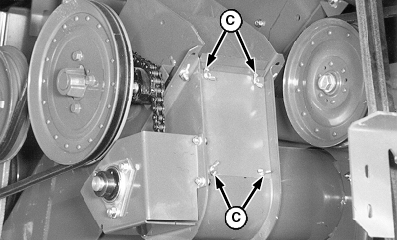

C - Барашковые гайки

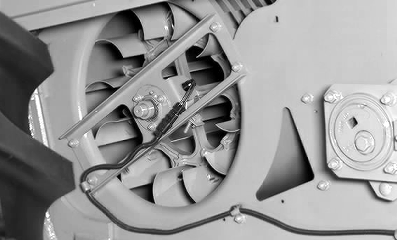

Откройте нижнюю дверцу элеватора отходов (A) и нижнюю дверцу элеватора чистого зерна (B).

Снимите барашковые гайки (C), а затем – дверцу с верхней части элеватора отходов.

При необходимости удалите материал и очистите боковые листы элеватора.

H75117
H75117-UN-10FEB03

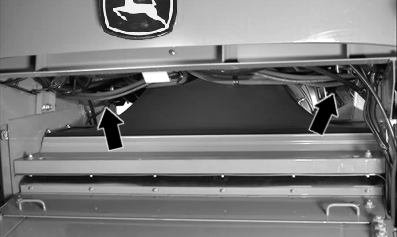

Удалите мякину из промежутка между сепаратором и боковыми листами машины.

H76150
H76150-UN-24APR03

H90905
H90905-UN-27FEB08

A - Гайки

B - Дверца приемной камеры

C - Дверца приемной камеры

Ослабьте гайки (A) с обеих сторон дверцы приемной камеры и переместите гайки к середине приемной камеры.

Потяните дверцу вперед и снимите ее.

Очистите приемную камеру через верхние дверцы (B) и (C).

Поднимите цепь транспортера и во время очистки несколько раз отпустите ее.

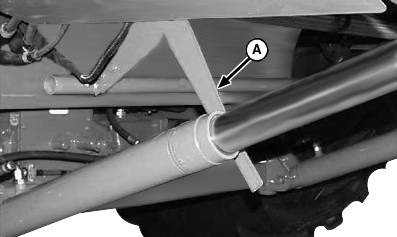

H52761
H52761-UN-17MAY99

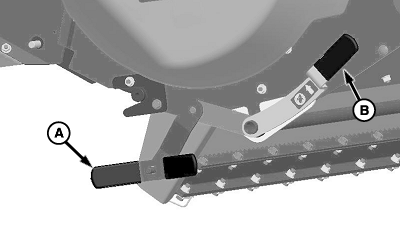

A - Рычаг

Чтобы открыть пластину питающего аппарата, извлеките быстрозапорный штифт и переместите рычаг (A) вниз и назад.

Очистите область пластины питающего аппарата

Чтобы закрыть пластину питающего аппарата, потяните рычаг вперед и вверх. Зафиксируйте быстрозапорным штифтом.

H99239
H99239-UN-01DEC10

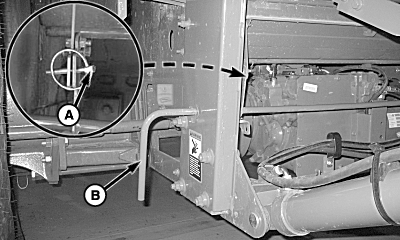

A - Быстрозапорный штифт

B - Рычаг

Извлеките быстрозапорный штифт (A) и переместите рычаг (B) вверх для того, чтобы открыть камнеуловитель.

Очистите область камнеуловителя

Переместите рычаг вниз для закрытия камнеуловителя. Закрепите быстрозапорным штифтом.

H91139
H91139-UN-15APR08

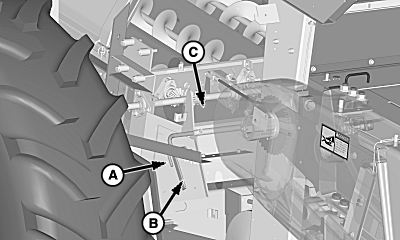

A - Фиксирующий штифт

B - Рычаг

C - Очистное отверстие

Вытяните стопорный палец (A) и переведите рукоятку (B) вверх на выгрузку через дверцу (C), затем переведите рукоятку вниз для закрытия и стопорения дверцы для очистки.

H62265
H62265-UN-19JAN00

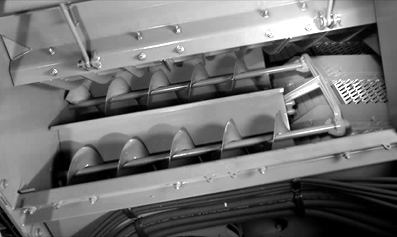

H52708
H52708-UN-23MAR99

A - Штифты быстрой фиксации

B - Пружинная защелка

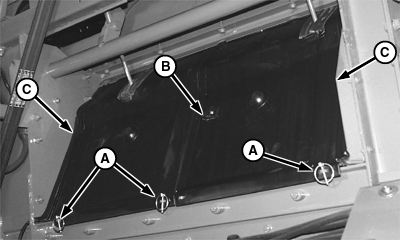

C - Крышки сепаратора

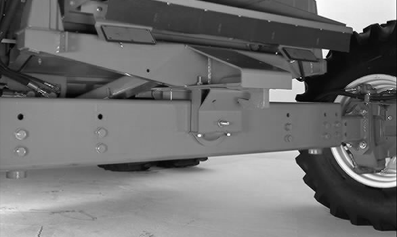

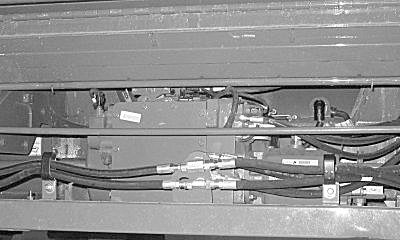

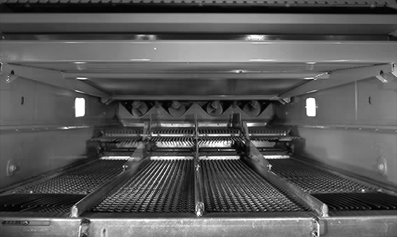

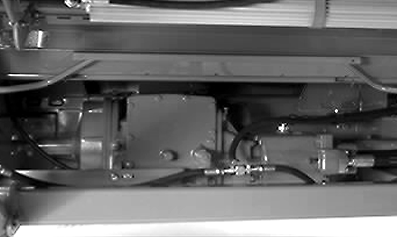

Снимите быстросъемные штифты (A), пружинную защелку (B) и крышки сепаратора (C). Скребком счистите материал, затем очистите боковые поверхности машины.
