Очистка машины (периодическая)

Важные замечания

Машина должна регулярно осматриваться в течение рабочего дня. Накапливаемая обрезь и другие отходы должны удаляться для обеспечения надлежащей работы машины и снижения риска пожара.

Этот раздел описывает основные зоны машины, требующие периодического осмотра и очистки. Интервал осмотра и очистки зависит от ряда факторов, включая рабочие условия, настройки машины, характеристик убираемой культуры, рабочих скоростей и погодных условий, в частности, сухая, жаркая и ветреная погода. Разные фотографии показывают накопление обрези и других отходов перед очисткой. Эти фотографии приводятся исключительно в справочных целях.

Основные зоны, требующие осмотра и очистки:

• Моторный отсек
• Шкивы
• Щитки и выступы
• Жгуты проводов и гидравлические шланги
• Трансмиссия

Существуют и другие зоны, требующие регулярной очистки, но эти зоны наиболее пожароопасны. Для облегчения очистки этих зон следует использовать сжатый воздух.

Уборка определенных культур связана с особыми проблемами. Некоторые культуры особо “липкие” и от них трудно очищать машину при уборке. Примерами таких культур являются подсолнечник, канола и сафлор. Следует уделять особое внимание очистке машины при уборке таких культур.

Регулярная и тщательная очистка машины с проведением регулярных процедур техобслуживания, перечисляемых в Руководстве механика-водителя, позволяет значительно снизить риск пожара, сократить дорогостоящий простой и повысить производительность машины.

Следует всегда выполнять правила техники безопасности, указанные на машине и в Руководстве механика-водителя. Перед проведением любого осмотра или очистки выключайте двигатель, включайте стояночный тормоз и вынимайте ключ зажигания.

Моторный отсек

H90343-UN-03DEC07

H90344-UN-03DEC07

H90345-UN-03DEC07

H90346-UN-03DEC07

H90347-UN-03DEC07

H90348-UN-03DEC07

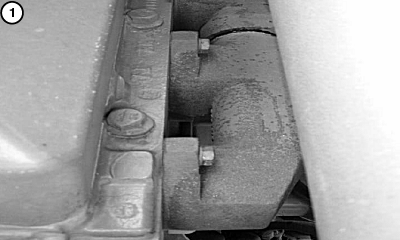

1. Коллектор выхлопных газов

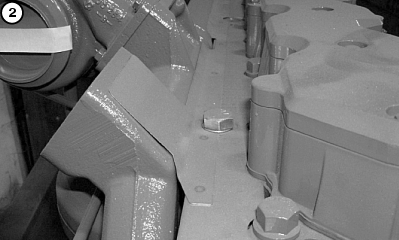

2. Щиток коллектора

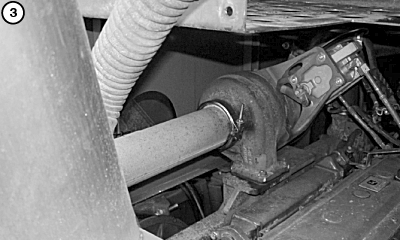

3. Турбонагнетатель

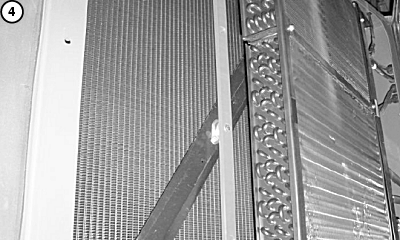

4. Блок охлаждения двигателя

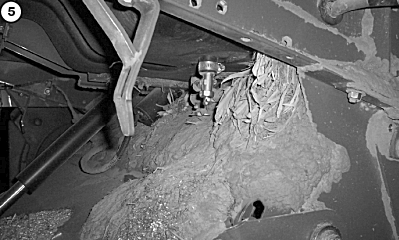

5. Низ топливного бака

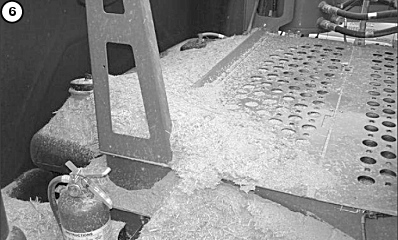

6. На верхней стороне топливного бака

Шкивы

H90349-UN-03DEC07

H90350-UN-03DEC07

H90351-UN-03DEC07

H90352-UN-03DEC07

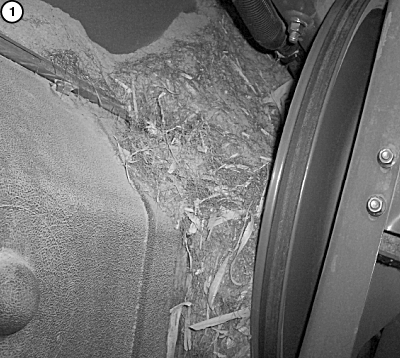

1. Приводы элеватора чистого зерна

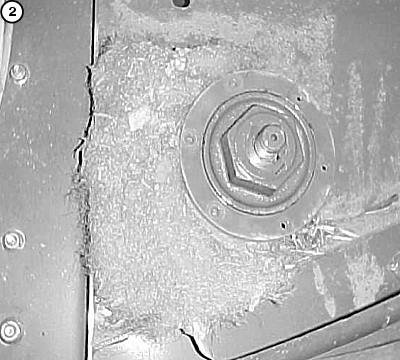

2. Приводы выпускного битера

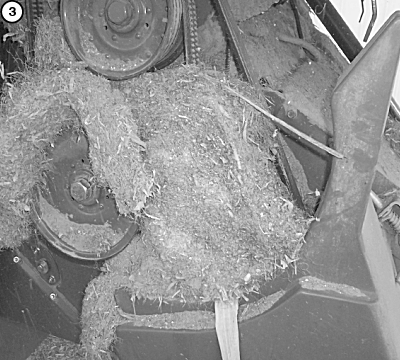

3. Приводы системы удаления пожнивных остатков

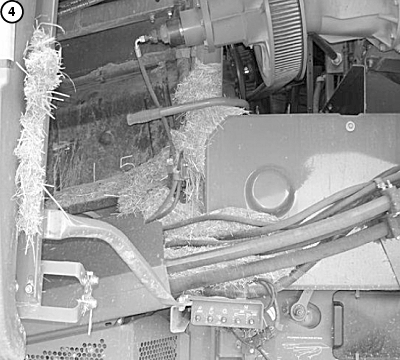

4. Приводы роторов

Щитки и выступы

H90353-UN-03DEC07

H90354-UN-03DEC07

H90355-UN-03DEC07

H90356-UN-03DEC07

H90357-UN-03DEC07

H90358-UN-03DEC07

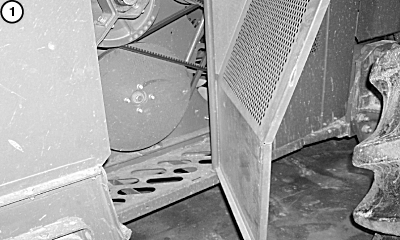

1. Зона правого бокового мостика

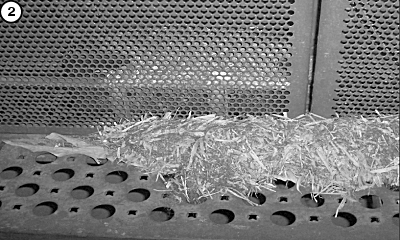

2. Зона левого бокового мостика

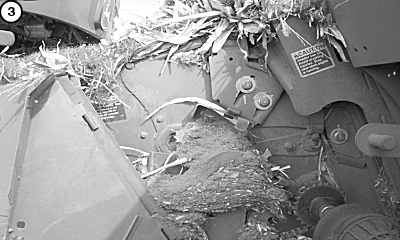

3. Правые боковые щитки наклонной камеры

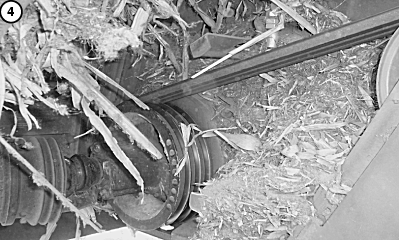

4. Левые боковые щитки наклонной камеры

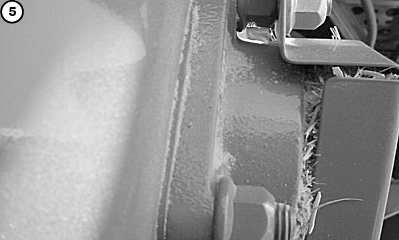

5. Ограждения подшипников

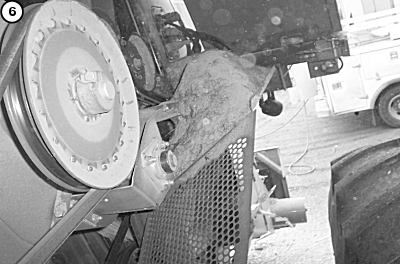

6. Правые боковые брызговики

Жгуты проводов и гидравлические шланги

H90359-UN-03DEC07

H90360-UN-03DEC07

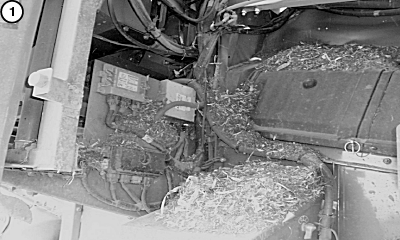

1. Аккумуляторные батареи на правой стороне

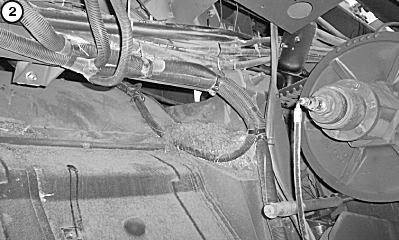

2. Зона левого бокового ротора

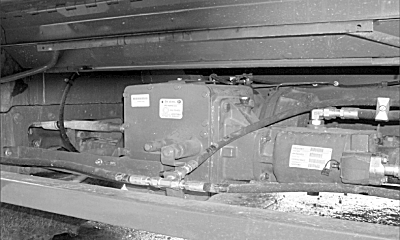

Трансмиссия

H90362-UN-03DEC07

Расположение табличек с указаниями по смазке

H97176-UN-30JUN10

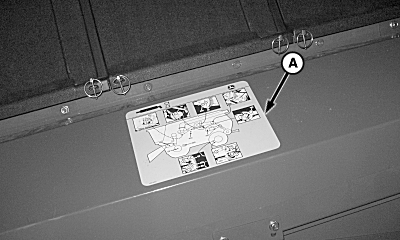

Табличка с указаниями по смазке (слева)

H83439-UN-01JUN05

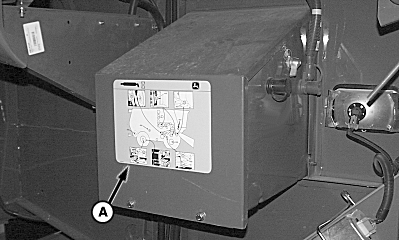

Правая табличка с указаниями по смазке

A - Таблички с указаниями по смазке

Повреждение или перегрев подшипников может приводить к пожару. Чтобы минимизировать риск повреждения и перегрева подшипников, соблюдайте инструкции на табличках с указаниями по смазке на машине.

Обрезь и другие отходы могут накапливаться около подшипников и их крышек. Периодически проводить осмотр и очистку этих зон в течение рабочего дня.
