Каждые 400 часов

1. ВНИМАНИЕ:

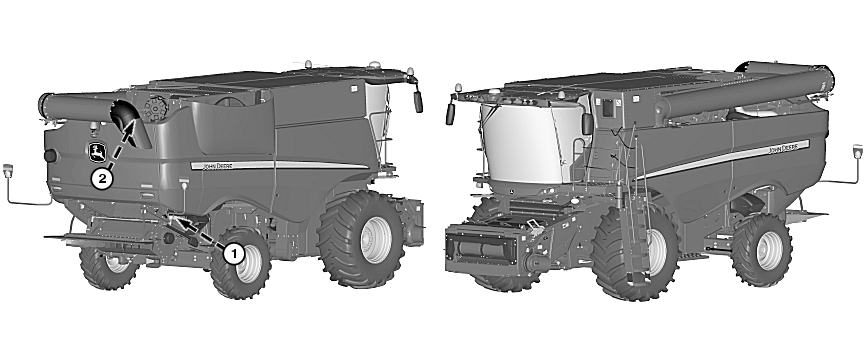

   H96434-UN-14JUL10

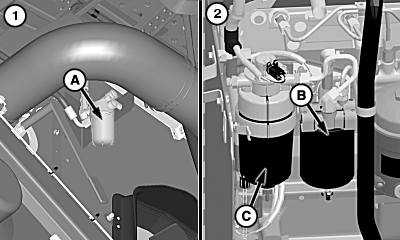

   H97460-UN-09NOV10

   Топливные фильтры (Tier 2/Stage II)

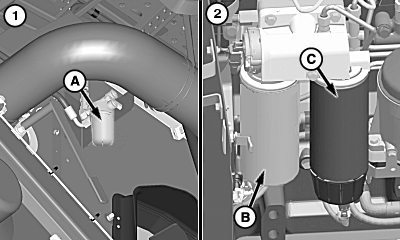

   H97461-UN-09NOV10

   Топливные фильтры (Interim Tier 4/Stage III B)

   A - Фильтр предварительной очистки топлива

   B - Топливный фильтр тонкой очистки топлива

   C - Топливный фильтр первичной очистки

   Топливо под высоким давлением, оставшееся в топливопроводах, может стать причиной тяжелых травм. Подождите минимум 15 минут перед отсоединением топливопроводов, датчиков и любых других деталей между топливным насосом высокого давления и форсунками на двигателях с топливной системой, использующей общий топливопровод высокого давления (HPCR).

   Выключите двигатель, включите стояночный тормоз и выньте ключ зажигания перед выполнением работ по техобслуживанию топливного фильтра.

   Фильтр предварительной очистки топлива – закройте отсечной клапан топливного бака. Снимите фильтр предварительной очистки топлива (A) и очистите сетчатый фильтр. Установите фильтр предварительной очистки топлива, откройте отсечной клапан топливного бака и дождитесь заполнения барабана (см. Фильтр предварительной очистки топлива – очистка в разделе Обслуживание двигателя.)

---




2. Топливный фильтр тонкой очистки – закройте отсечной клапан топливного бака. Снимите и замените топливный фильтр тонкой очистки (B), если производительной двигателя уменьшится или появится диагностический код неисправности. Слейте топливо из фильтра и отбракуйте его. Установите новый фильтр тонкой очистки и откройте отсечной клапан топливного бака (см. Топливный фильтр грубой и тонкой очистки – замена в разделе Техобслуживание двигателя).

   Топливный фильтр грубой очистки – закройте отсечной клапан топливного бака. Снимите и замените топливный фильтр грубой очистки (С), если производительной двигателя уменьшится или появится диагностический код неисправности. Отсоедините разъем датчика наличия воды в топливе от фильтра грубой очистки топлива. Слейте топливо из фильтра и отбракуйте его. Установите новый топливный фильтр грубой очистки, откройте отсечной клапан топливного бака и поверните ключ зажигания в положение ВКЛ. для того, чтобы заполнить топливную систему (см. Топливный фильтр грубой и тонкой очистки – замена в разделе Техобслуживание двигателя).
