Буксировка машины (машины с кнопочным переключением трансмиссии)

ВНИМАНИЕ:

H94478-UN-31MAR10

Пиктограмма Диагностика

H94941-UN-05OCT10

Не снимайте муфты. При снятии муфт тормоза перестают работать.

Не касайтесь токоведущих линий. Надставки зернового бункера или кожухи зернового бункера должны быть опущены и радиоантенна должна быть опущена перед транспортировкой.

Следует ознакомиться с местными правилами дорожного движения, относящимися к вождению или буксировке оборудования по дорогам общего пользования. Следует использовать вспомогательные устройства и фонари, которые можно заказать у дилера John Deere, для предупреждения других участников дорожного движения.

Не допускайте сдавливания, вызванного тронувшейся машиной. Если машина находится на склоне, не выключайте стояночный тормоз, пока колеса не заблокированы.

Снятие блокировки стояночного тормоза необходимо выполнять ТОЛЬКО для целей буксировки. ЗАПРЕЩАЕТСЯ вождение машины при механически расторможенном стояночном тормозе. ВСЕГДА устанавливать стояночный тормоз в его начальное состояние, когда транспортировка больше не требуется.

Буксировка машины допускается только в аварийных ситуациях до 10 минут при скорости не более 10 км/ч (6,2 мили в час).

ПРИМЕЧАНИЕ: Для буксировки машина должна быть на ходу. Если машина неисправна, обратитесь к дилеру компании John Deere.

Для буксировки машины проделать следующее.

• Запустите машину.
• Разгрузите зернобункер и демонтируйте жатку.
• Повернуть вовнутрь выгрузочный шнек.
• Сложите надставки зернового бункера или кожухи зернового бункера.
• Поверните лесенку вперед и опустите радиоантенну.
• Буксируйте машину в направлении вперед, цепь заводите вокруг главной оси. Убедитесь, что цепь не повредит никакие гидролинии. Комбайнер должен быть на месте и управлять машиной.
• Если это не запрещено правилами, держать предупредительные огни включенными.

ВНИМАНИЕ: Не допускайте столкновений на дорогах с другими транспортными средствами, тихоходными тракторами с навесными агрегатами или буксируемым оборудованием и самоходными машинами. Чаще следите за движущимся сзади транспортом, особенно на поворотах, подавая знаки рукой или посредством сигналов поворота.

Днем и ночью пользуйтесь фарами, проблесковыми предупреждающими огнями и сигналами поворотов. Следуйте действующим в данной местности правилам освещения и маркировки оборудования. Фары и средства маркировки должны быть исправными и чистыми. Потерянные или поврежденные световые приборы и маркировочные средства подлежат замене или ремонту.

Когда будет выделена пиктограмма диагностики, нажмите кнопку подтверждения.

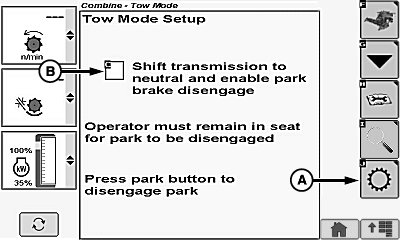

Когда будет выделена цветом пиктограмма настройки режима буксировки (A), нажмите кнопку подтверждения.

Когда кнопка-флажок будет выделена цветом, нажмите кнопку подтверждения.

• Установите рычаг переключения передач на нейтраль и отметьте кнопку-флажок включения стояночного тормоза (В), эти действия переключают машину в положение нейтрали и включает стояночный тормоз

ПРИМЕЧАНИЕ: Механик-водитель должен оставаться на сиденье, чтобы стояночный тормоз бы выключен.

Перед буксировкой машины нажмите выключатель стояночного тормоза на подлокотнике для того, чтобы отпустить тормоза.
